Dati technici
Numero di assi totale
4

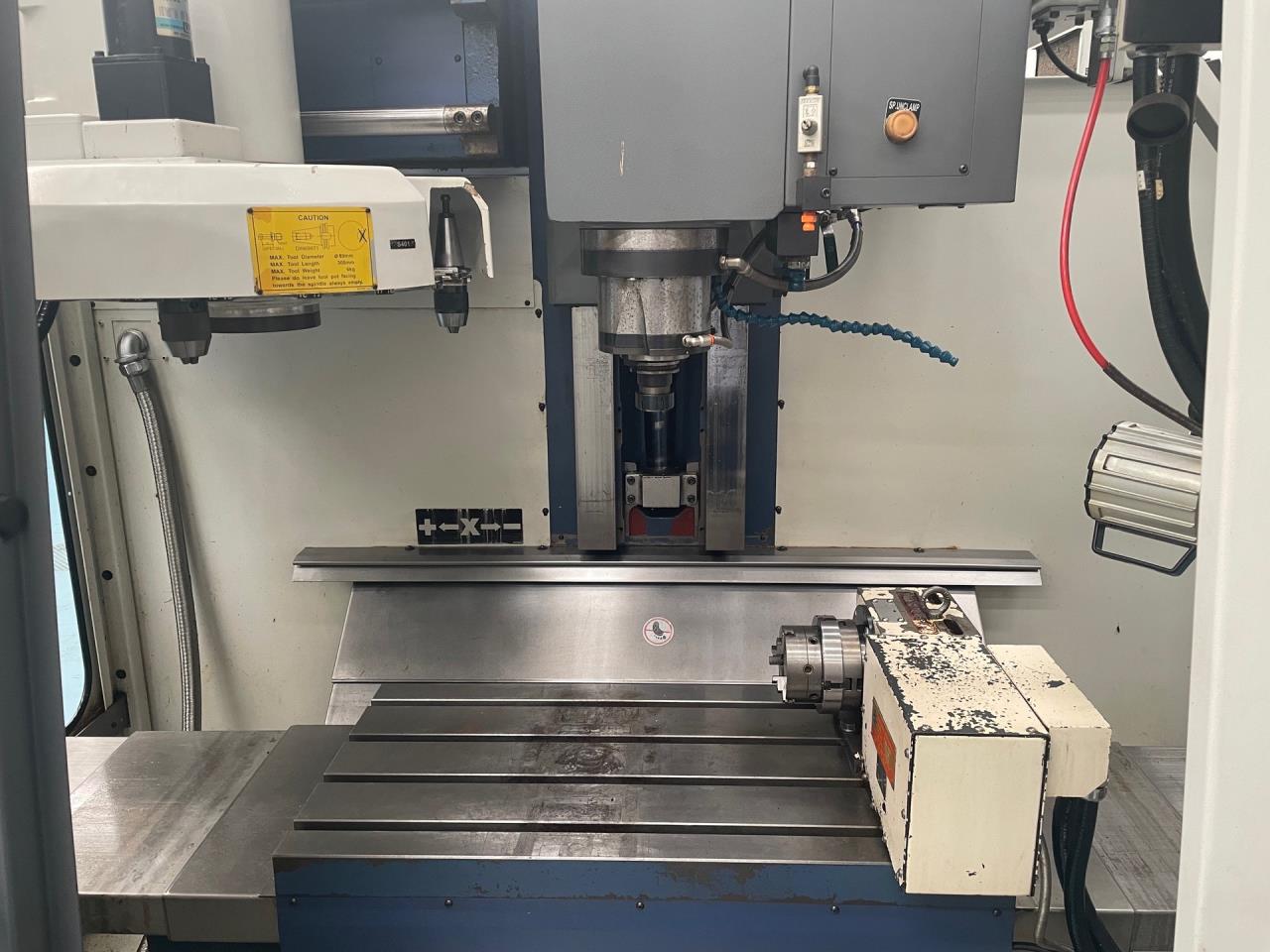

Lunghezza della tavola
840 mm
Larghezza della tavola
420 mm
Numero scanalatura a T:
4
Distanze tra le scanalature a T
100 mm
Larghezza della scanalatura a T
18 mm
Peso mass. su tavola
350 kg
Corsa longitudinale (X-asse)
650 mm
Corsa trasversale (Y-assi)
410 mm
Corsa verticale (Z-Asse)
615 mm

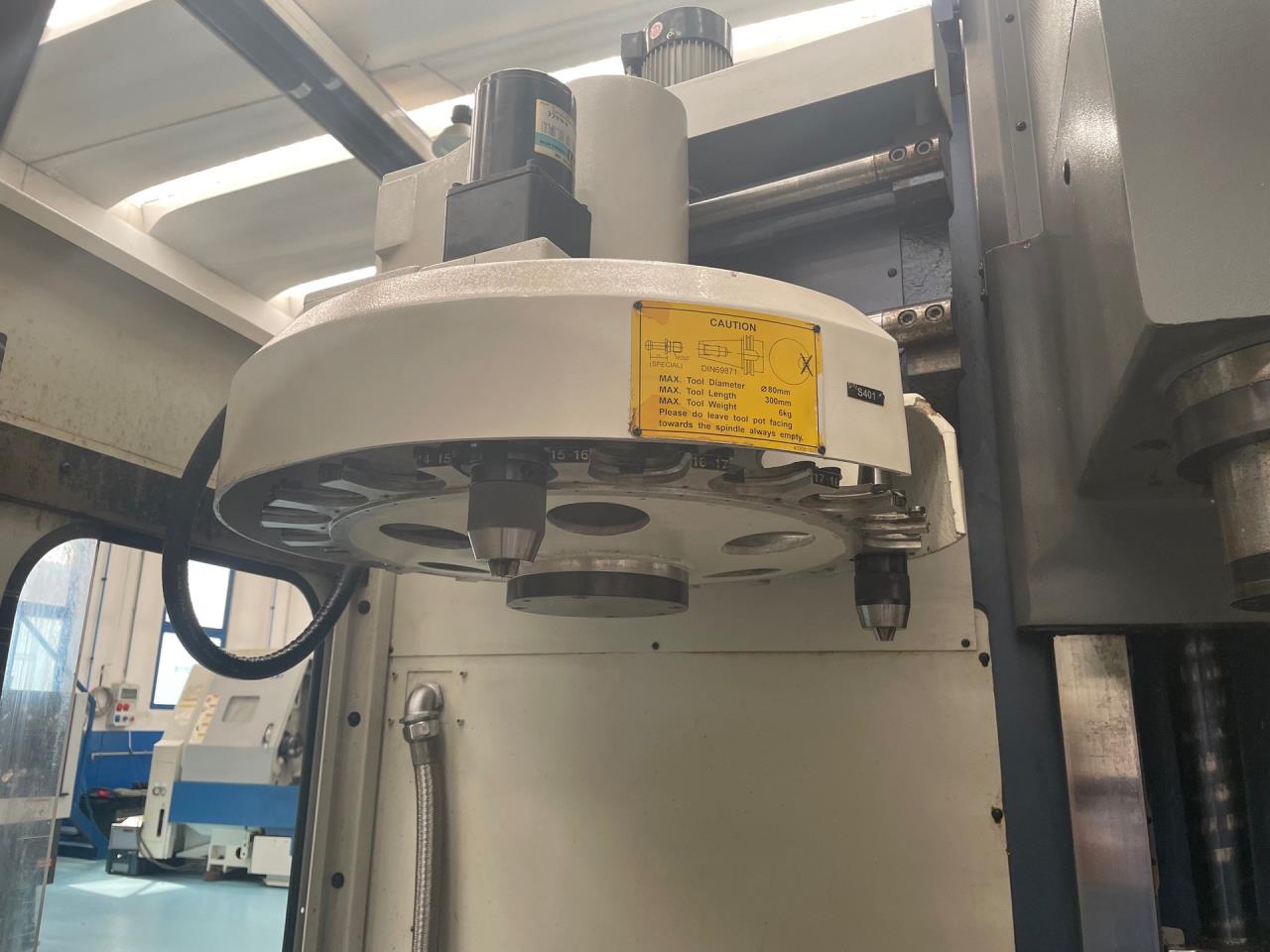

Invertitore di utensili:
numero utensili
20
Diametro massimo del utensili max.
80 mm
Lunghezza massima del utensili
300 mm
Peso del utensili mass.
6 kg
Attaco cono mandrino: BT
40
Distanza attacco mandrino e tavolo
135 - 750 mm
Velocità mandrino:
con variatore continuo
da
45 g/min
fino
8000 g/min
Avanzamenti di lavoro
10000 mm/min
Avanzamento rapido: Longitudinale
16 m/min
Eilgang: Quer
16 m/min
Eilgang: Vertikal
10 m/min
Collegamento 50 Hz 3x
400 Volti
Motore mandrino
5.5 kW
Potenza del mandrino
3.7 / 5.5 kW
Potenza installata totale
17 kVA
Peso della macchina circa
3600 kg
Dimensioni macchina:
Lunghezza
2770 mm
Larghezza
2110 mm
Altezza
1930 mm
Accessori diversi:

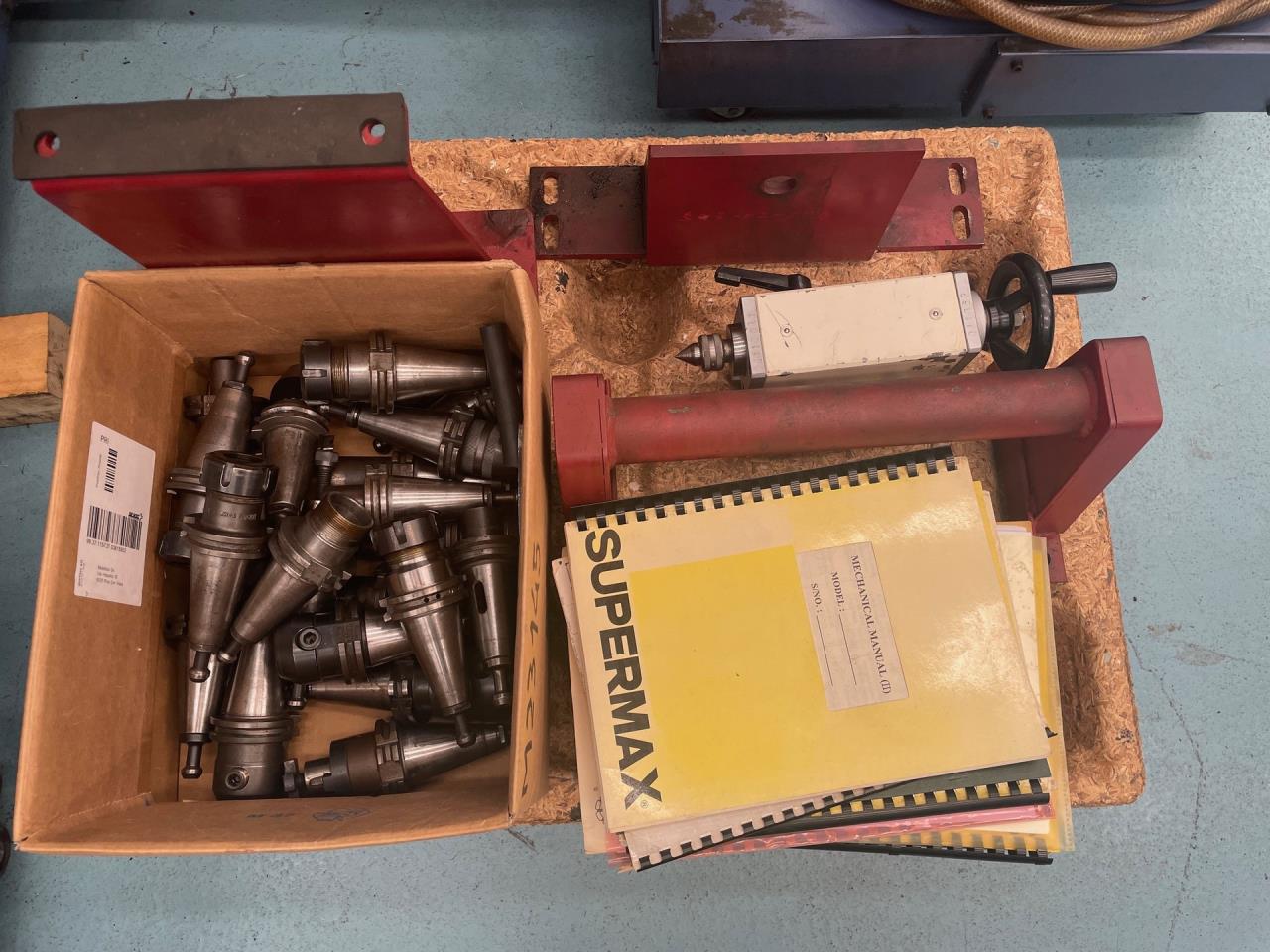

Set di portautensili
Refrigerazione
130 l

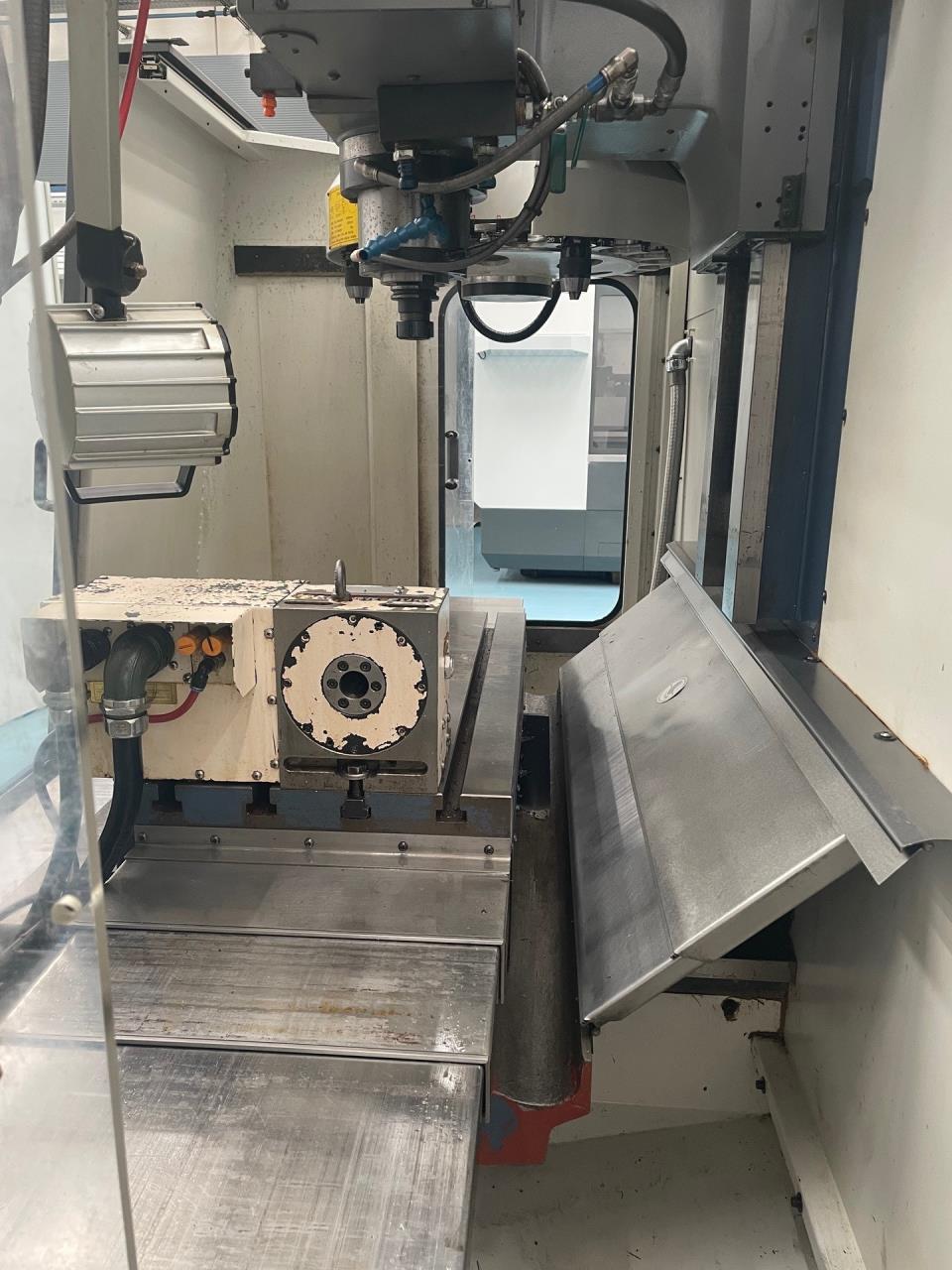

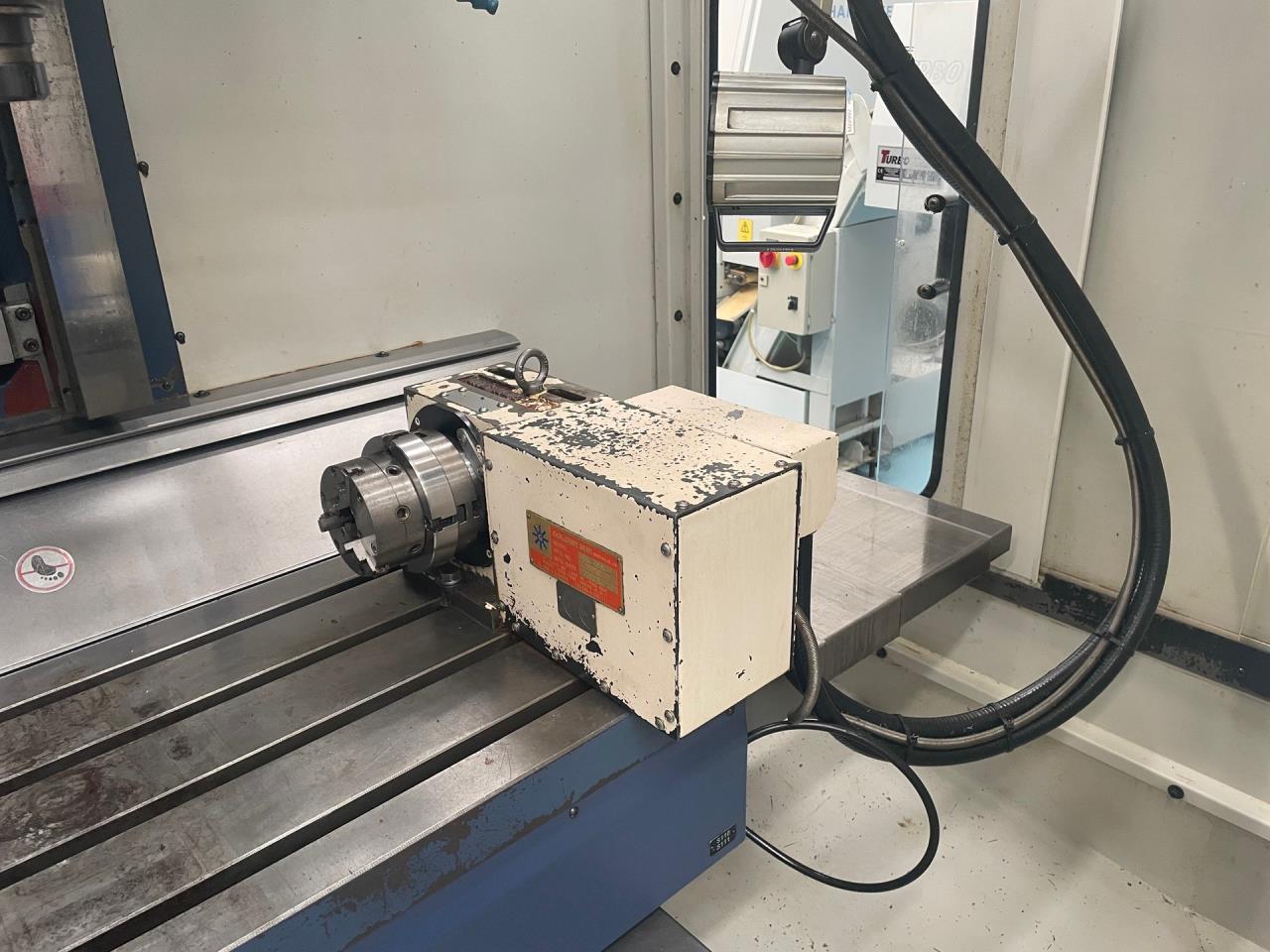

Divisore quarto asse
con contropunta

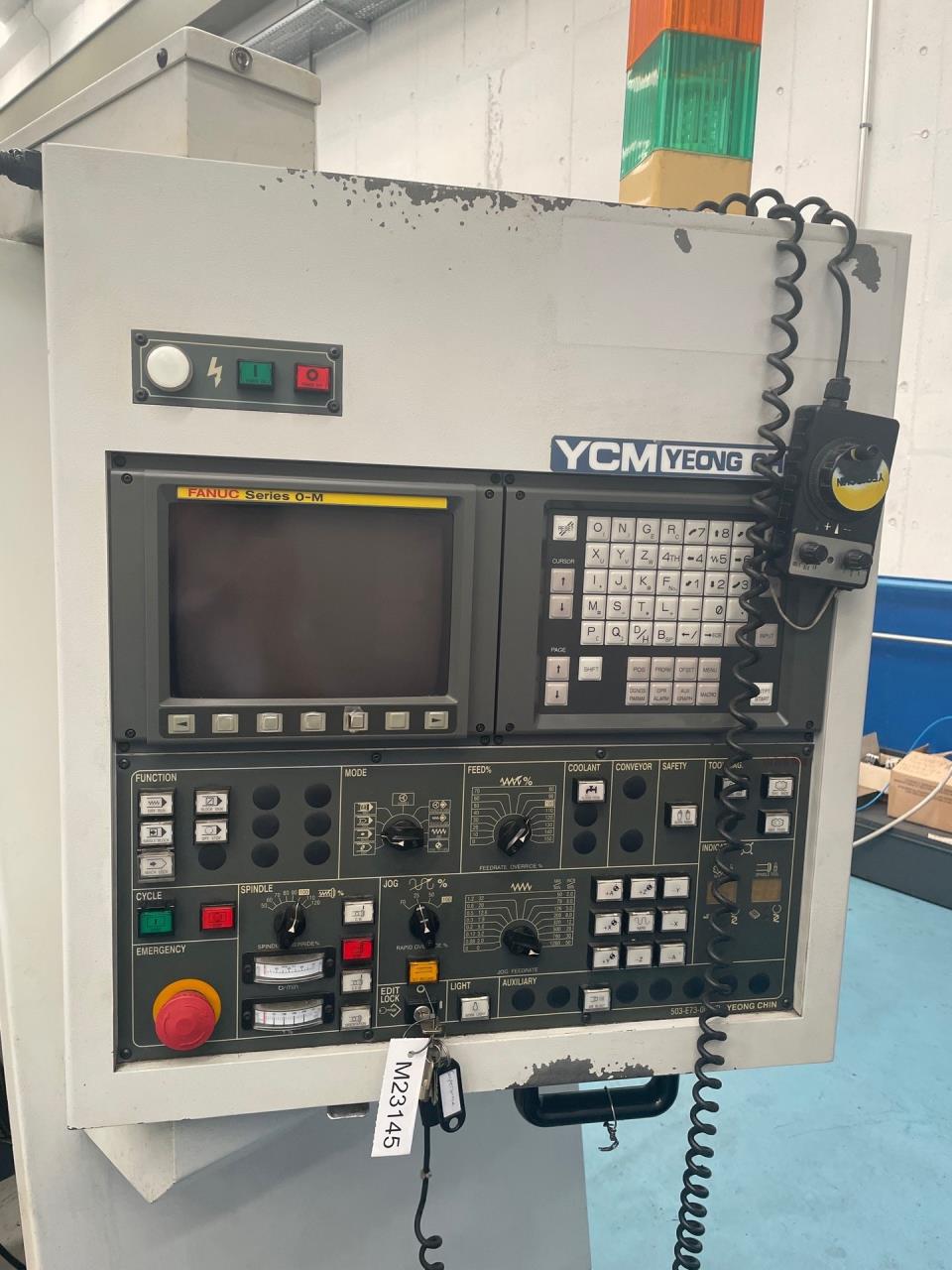

Volantino elettronico
Lampada
Luce di stato
Dati tecnici e fotografie senza garanzia.
