no stock :
19618
Gruppo di macchine :
Tipo :

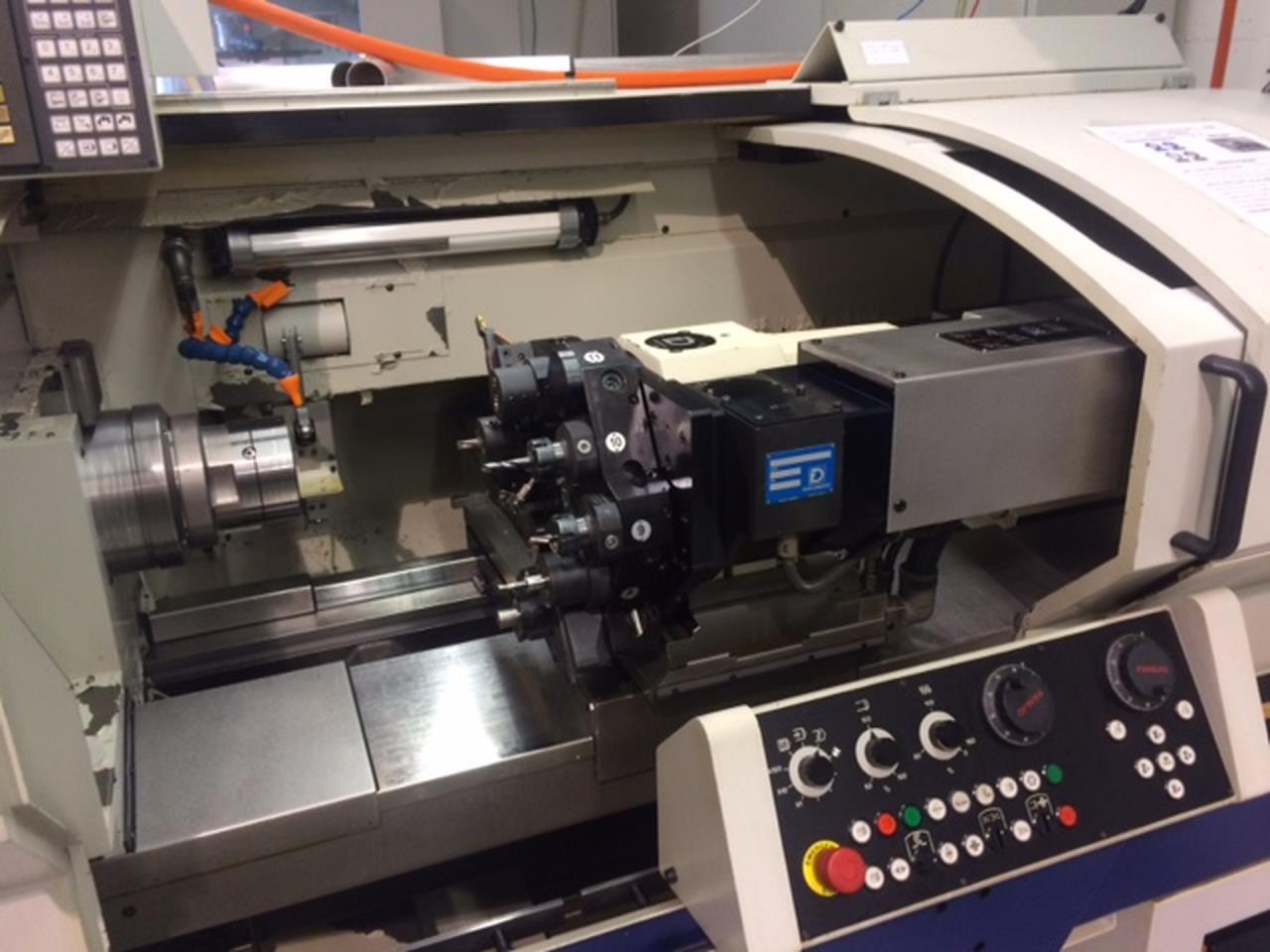

SCHAUBLIN 180 CCN R-TM
Controller :

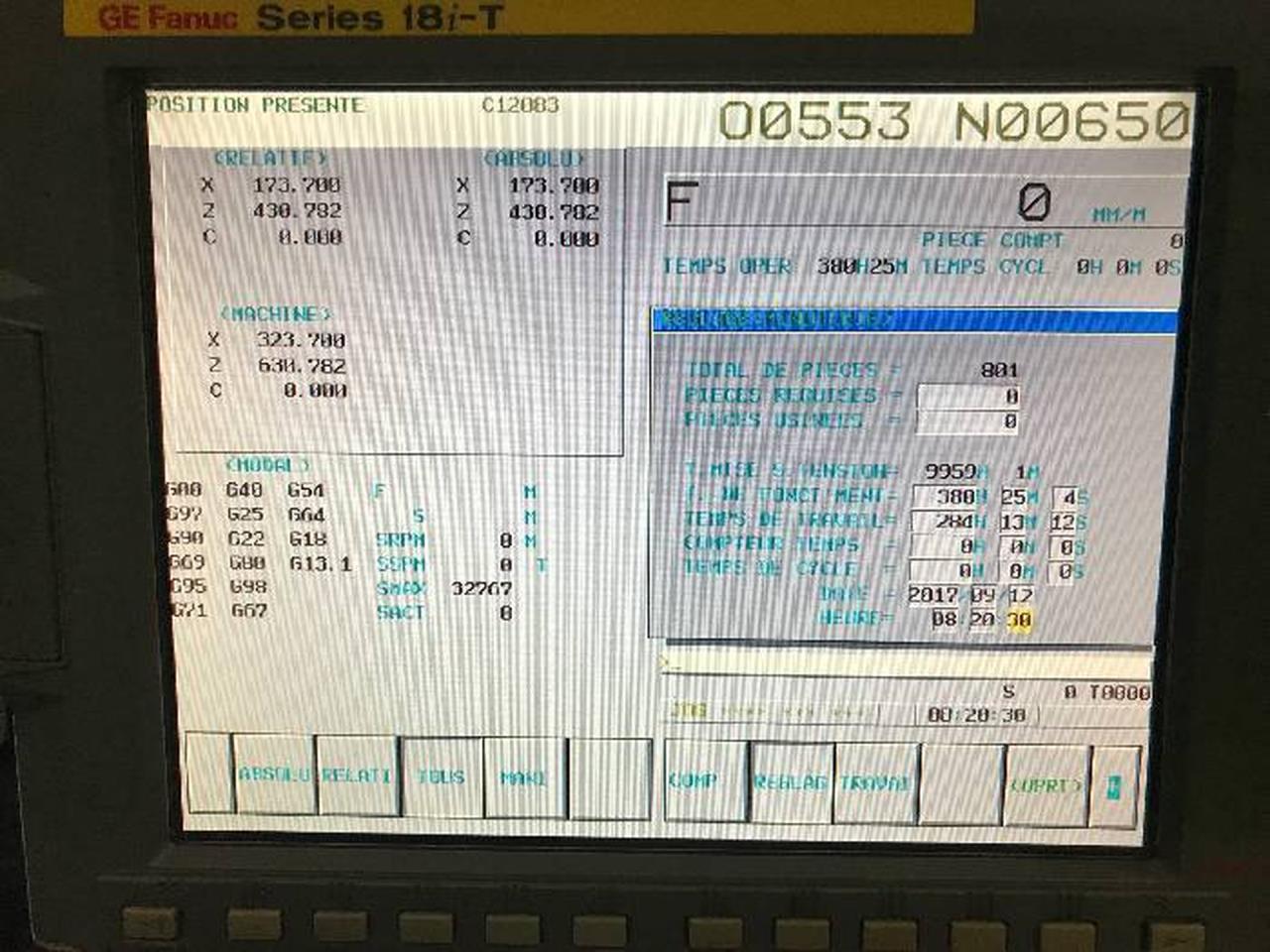

GE FANUC Series 18i-T
Jahrgang :
2005
Dati technici
Altezza punte
275 mm
Distanza fra le punte
600 mm
Diametro tornibile sopra slitta
150 mm
Diametro tornibile sopra bancale
600 mm
Lunghezza tornibile
610 mm
Slitta:
Corsa longitudinale (Z-asse)
600 mm
Corsa trasversale (X-assi)
460 mm
Risoluzione
0.001 mm

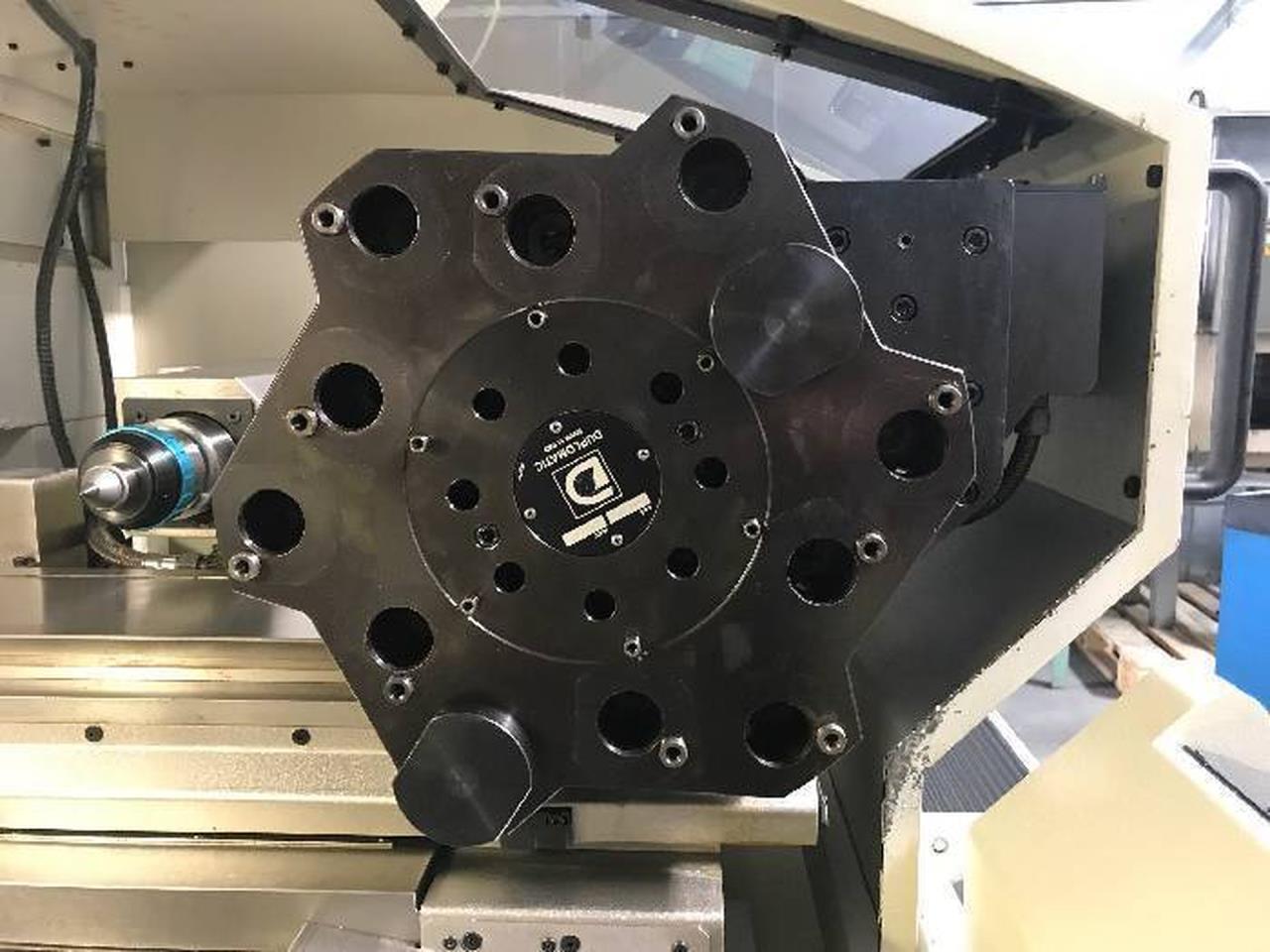

Torretta a revolver: numero

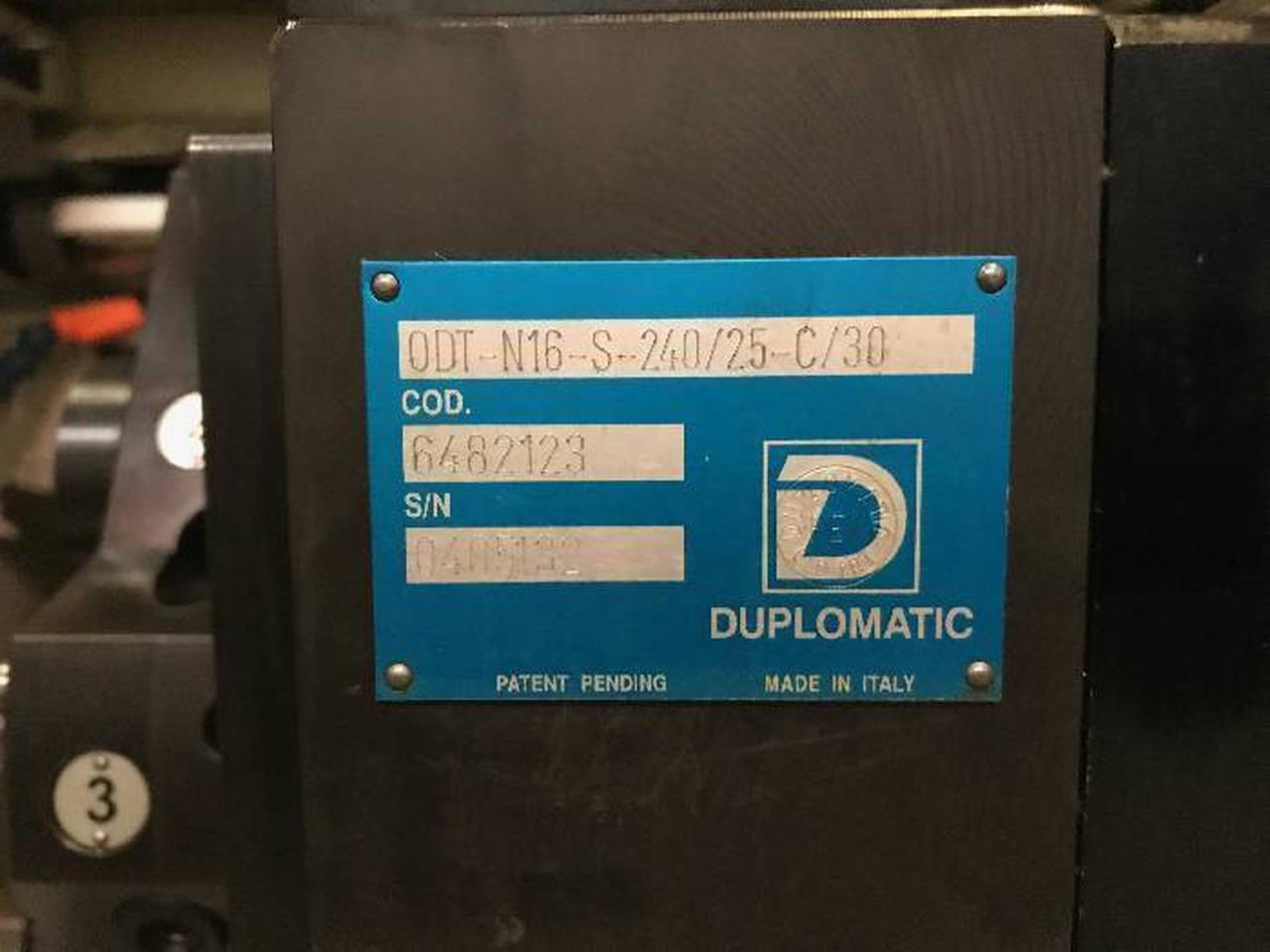

1 "DUPLOMATIC"
Numero posizione revolver 1
12
Numero fisso di utensili dei revolver 1
6
Porta utensili rotante azionato revolver 1
6
Attaco cono mandrino diametro
20 x 20 mm
Attaco cono mandrino DIN
VDI 30
Attacco mandrino:
Camlock
A2-6
Attacco per pinza typo
B 32 / B 45 / F 48
Spannzangendurchlass
24 / 36 / 42 mm
Asse C
Giri mandrino:
con variatore continuo
fino
4000 g/min
Attacco per pinza typo
F66
Diametro interno mandrino
60 mm
Avanzamenti:
con variatore continuo
longitudinale da
0 mm/min
fino
5000 mm/min
Planetario da
0 mm/min
fino
5000 mm/min
Avanzamenti rapidi:
8 / 10 m/min
Motore mandrino
15 / 18.5 kW
Collegamento 50 Hz 3x
380 Volti
Peso della macchina circa
2400 kg
Dimensioni macchina:
Lunghezza
2500 mm
Larghezza
2500 mm
Altezza
1800 mm

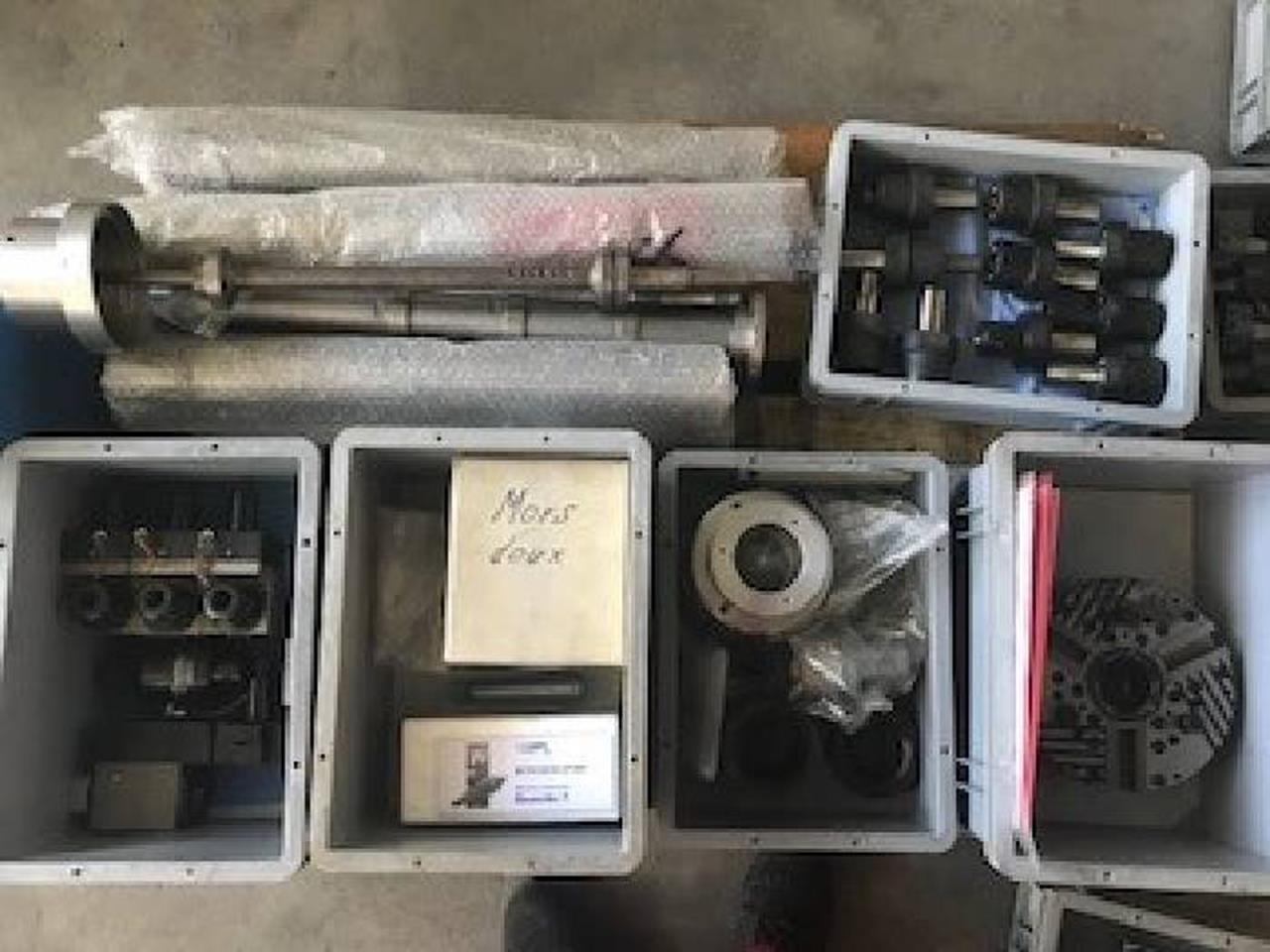

Accessori diversi:

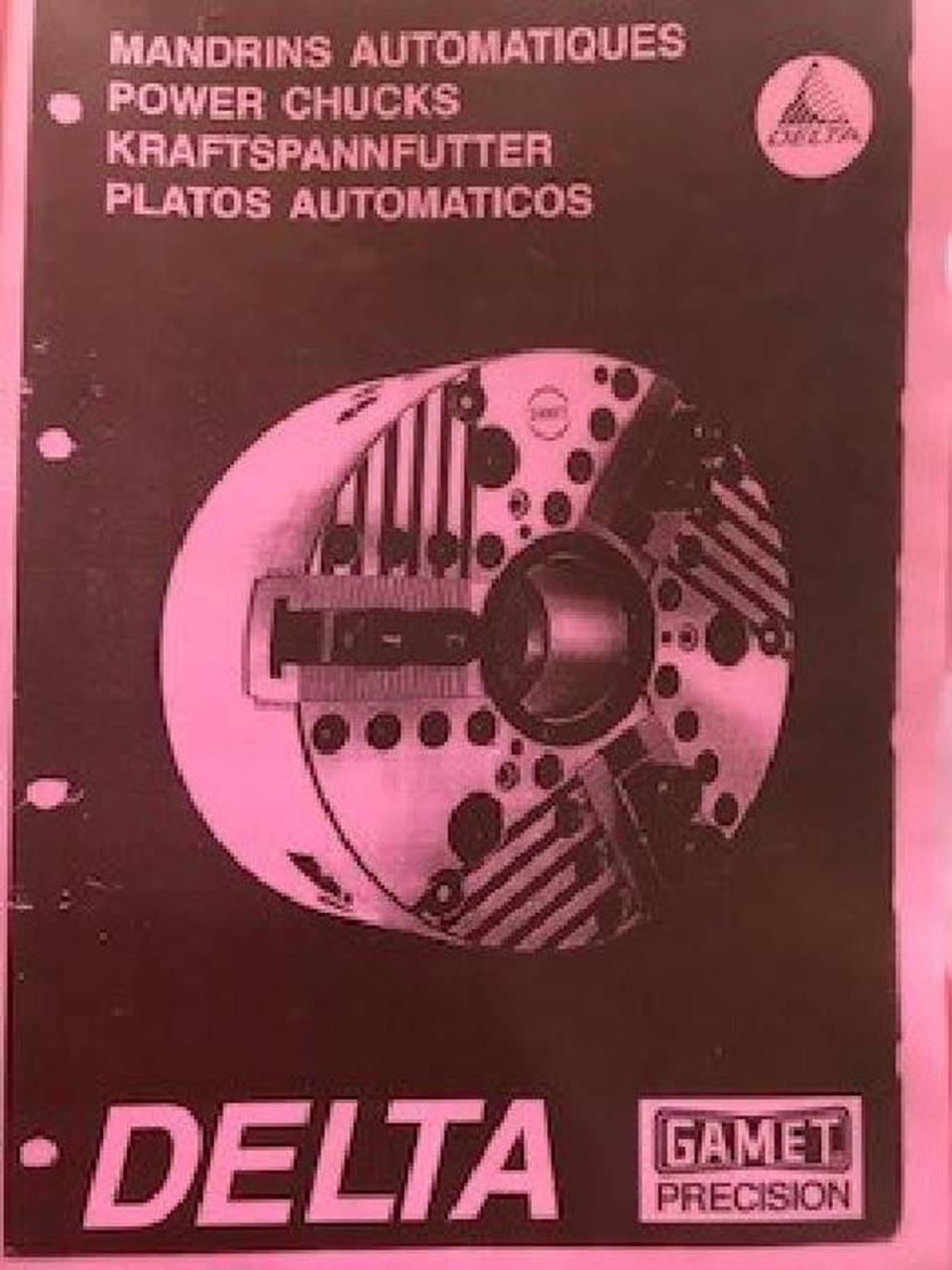

Centraggio automatico 3 morsetti Ø
210 mm
Set di morsetti teneri
Set di morsetti duri

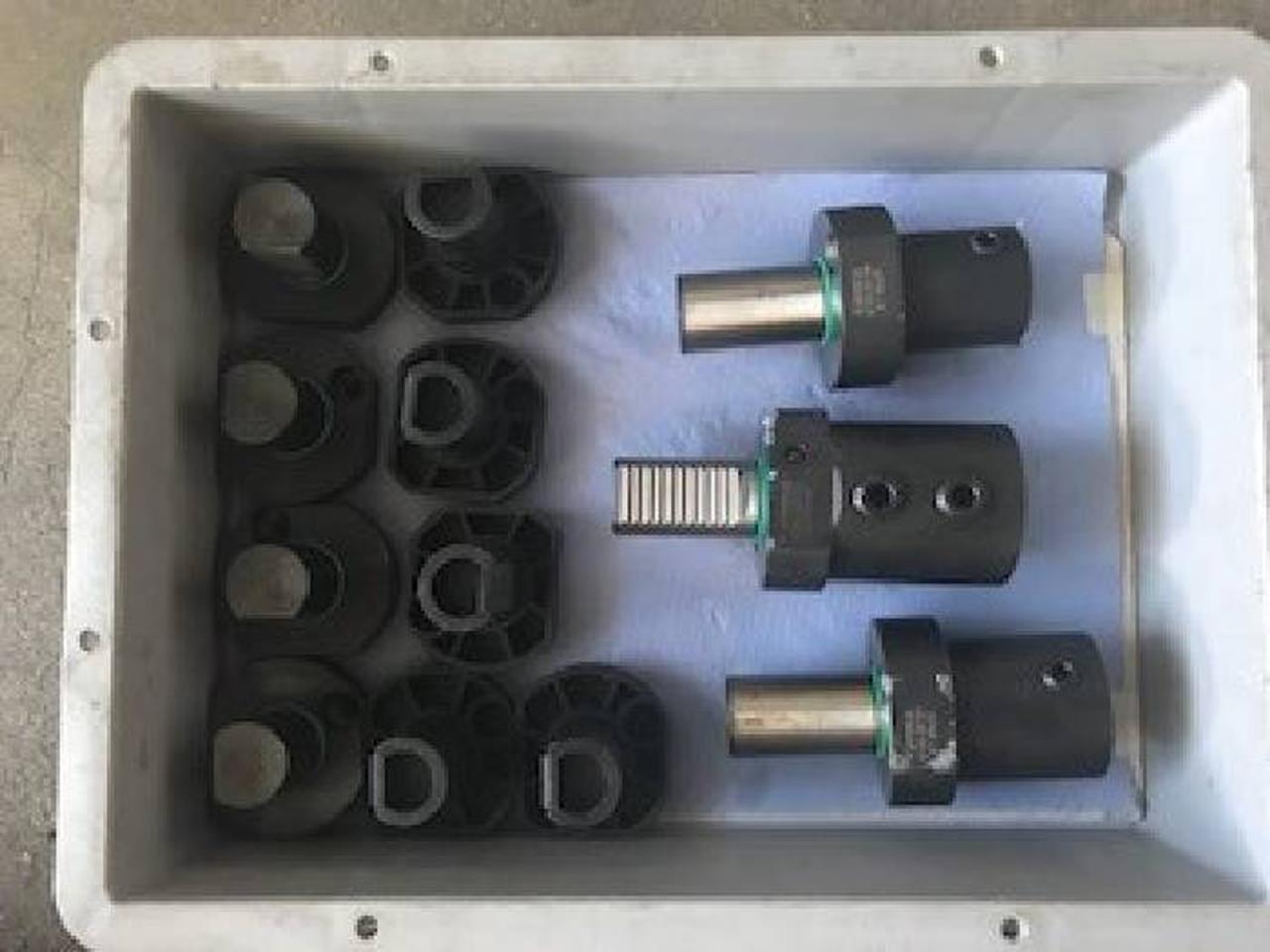

Portautensili fissi
25 pce

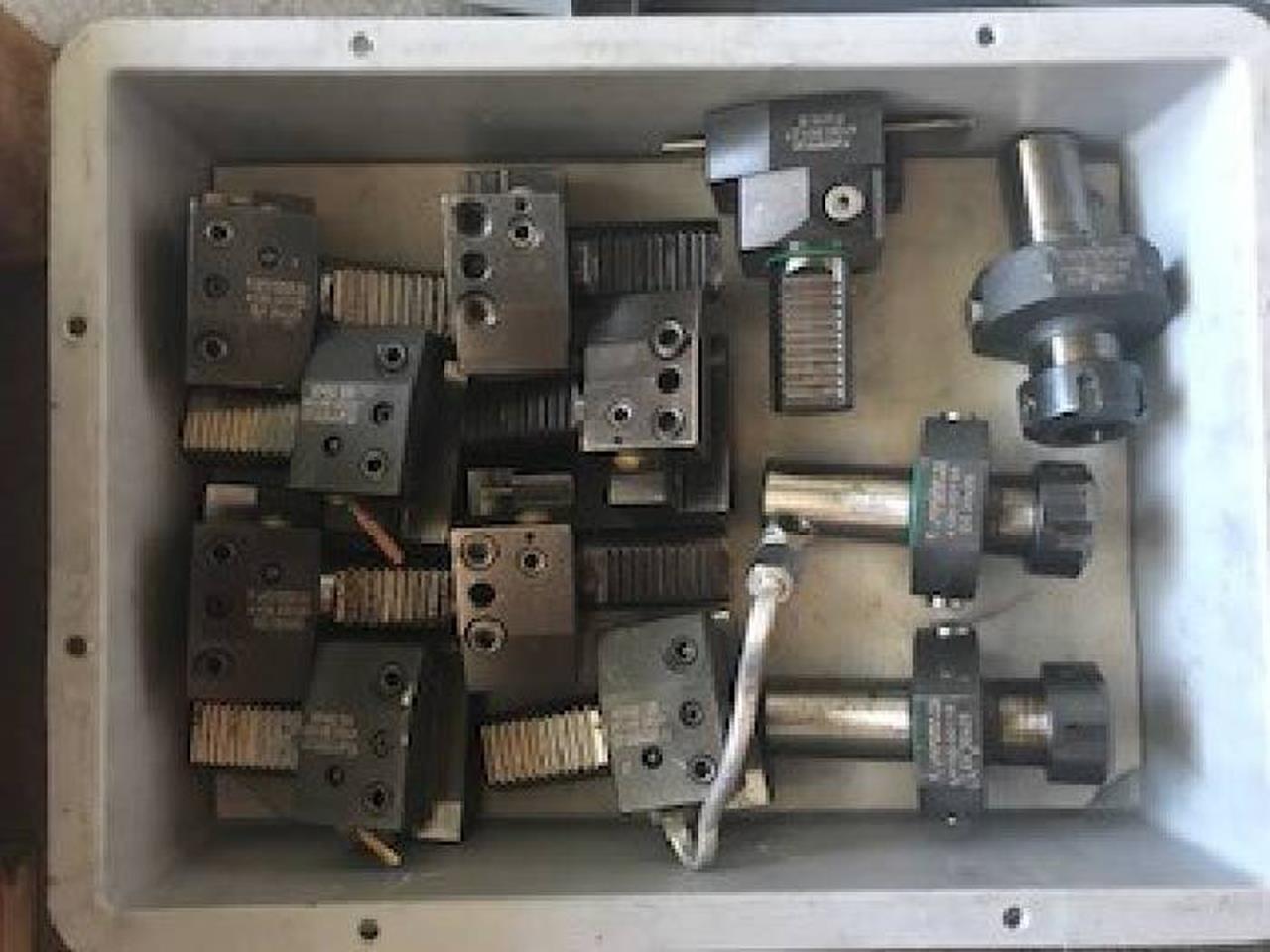

Porta utensili rotante azionato (numero)
6 pce

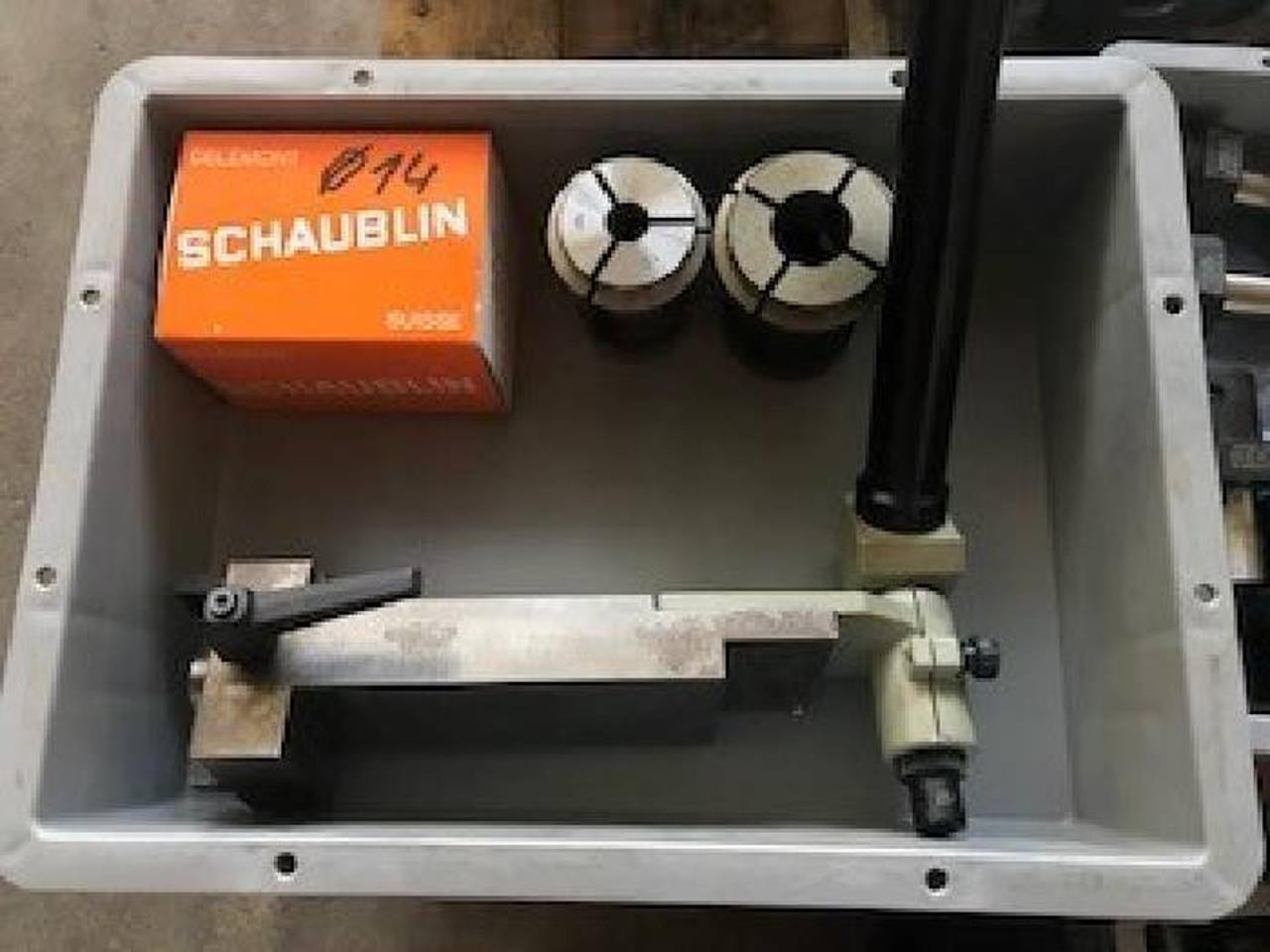

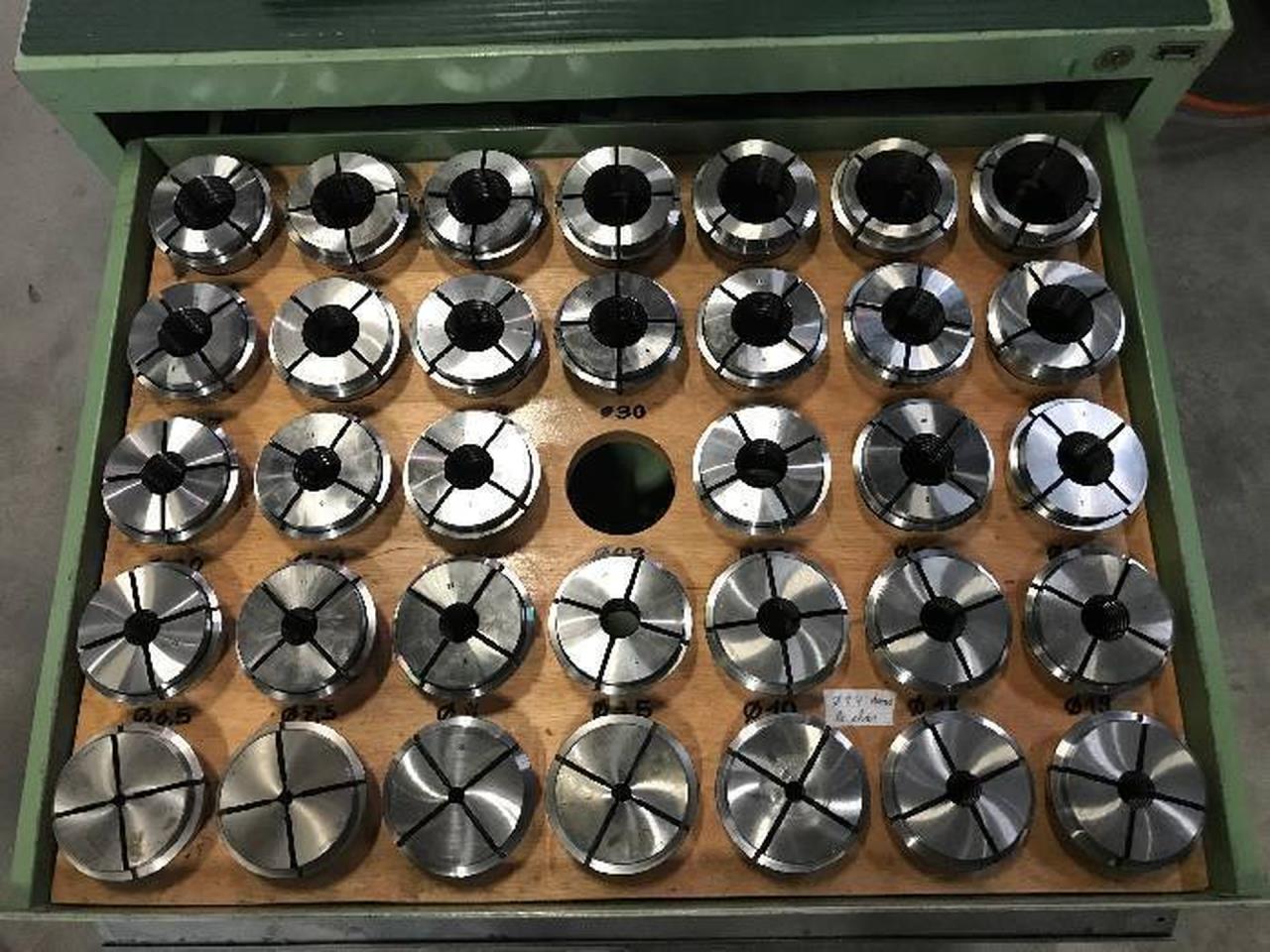

Set di pinze
F66 (36x)
Contropunta pneumatica

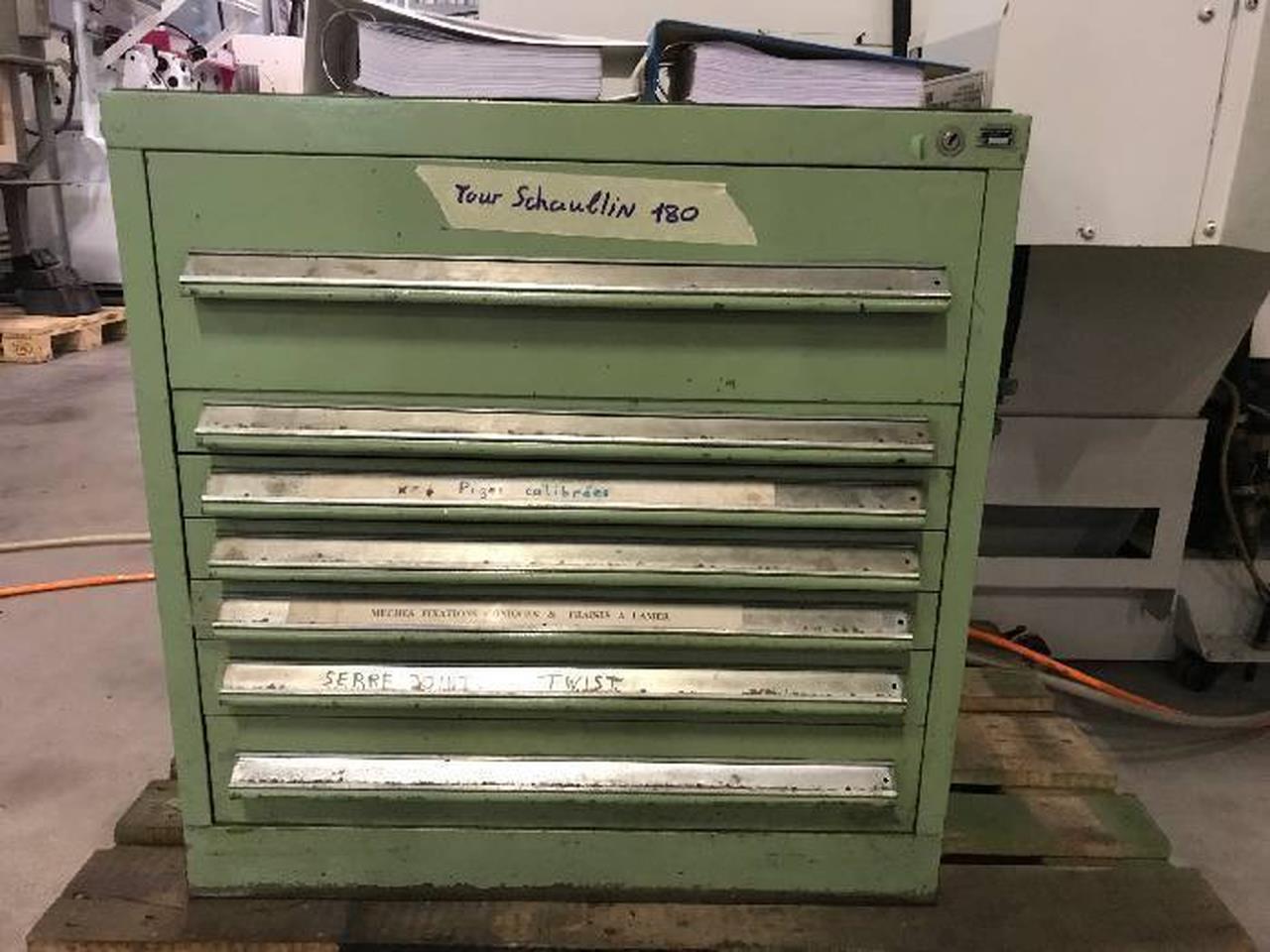

Armadio portautensili
Microscopio di centraggio

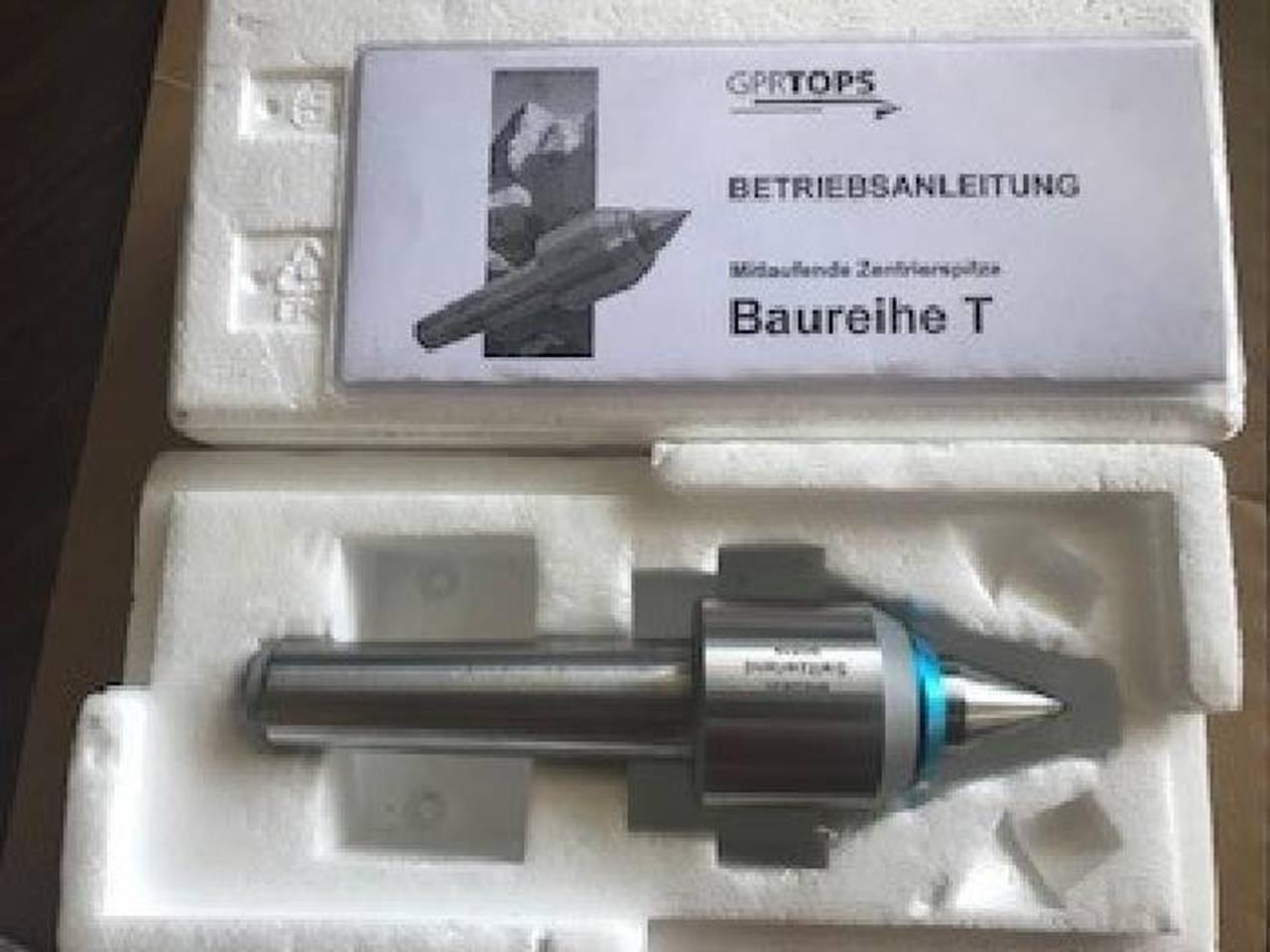

Punta girabile

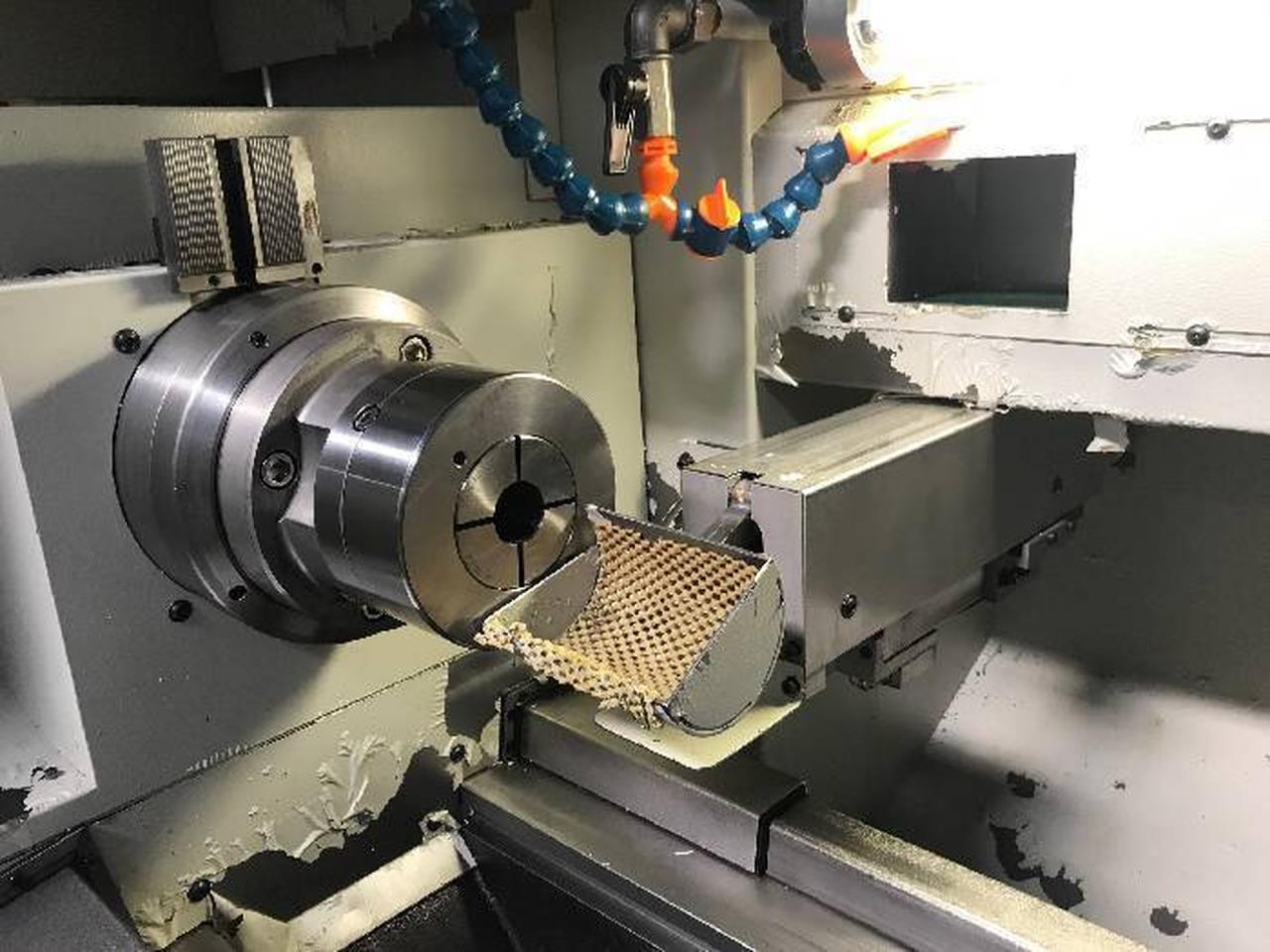

Separatore dei pezzi

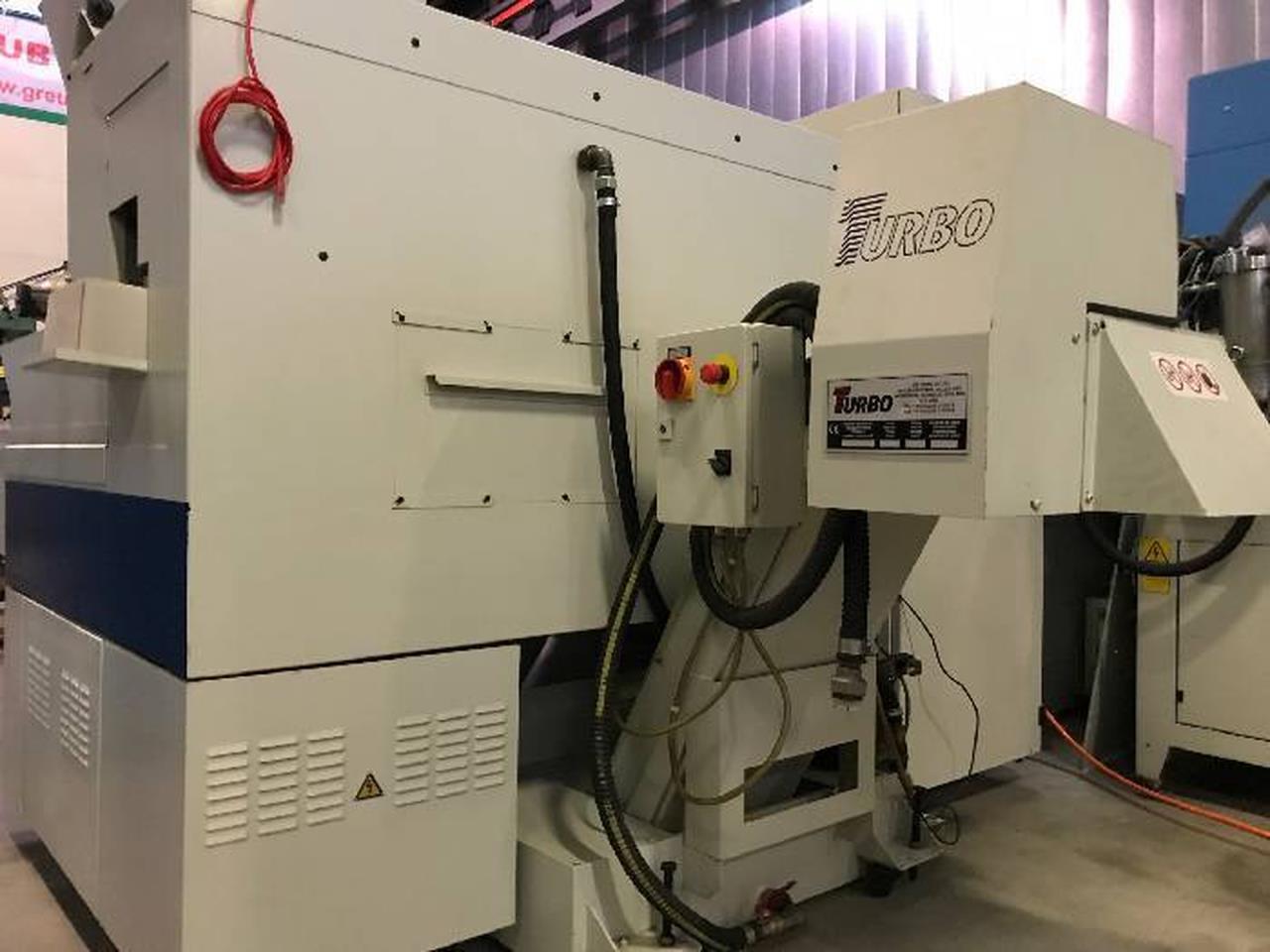

Convogliatore di trucioli
Outils fixes :
8x 4100.00100 B2 30x20
1x E2-30x10
2x E2-30x12
2x E2-30x16
1x E1-30x20
2x E2-30x20
2x E2-30x25
1x E1-30x25
1x E1-30x32
1x E1-30x40
1x 4100.00121 Form B
3x E4-30x25

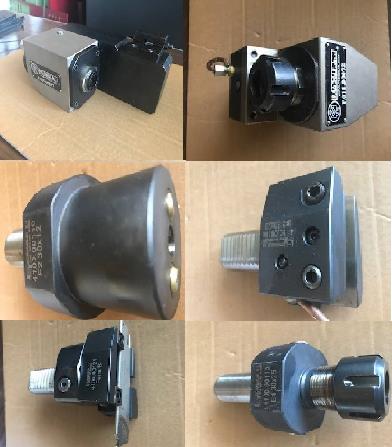

Outils tournants:
2x P.000.00126 N°4748 6'000 rpm max
3x P.011.00072 4100.00850
1x P015.00037
8x 4100.00100 B2 30x20
1x E2-30x10
2x E2-30x12
2x E2-30x16
1x E1-30x20
2x E2-30x20
2x E2-30x25
1x E1-30x25
1x E1-30x32
1x E1-30x40
1x 4100.00121 Form B
3x E4-30x25
Outils tournants:
2x P.000.00126 N°4748 6'000 rpm max
3x P.011.00072 4100.00850
1x P015.00037
Dati tecnici e fotografie senza garanzia.
