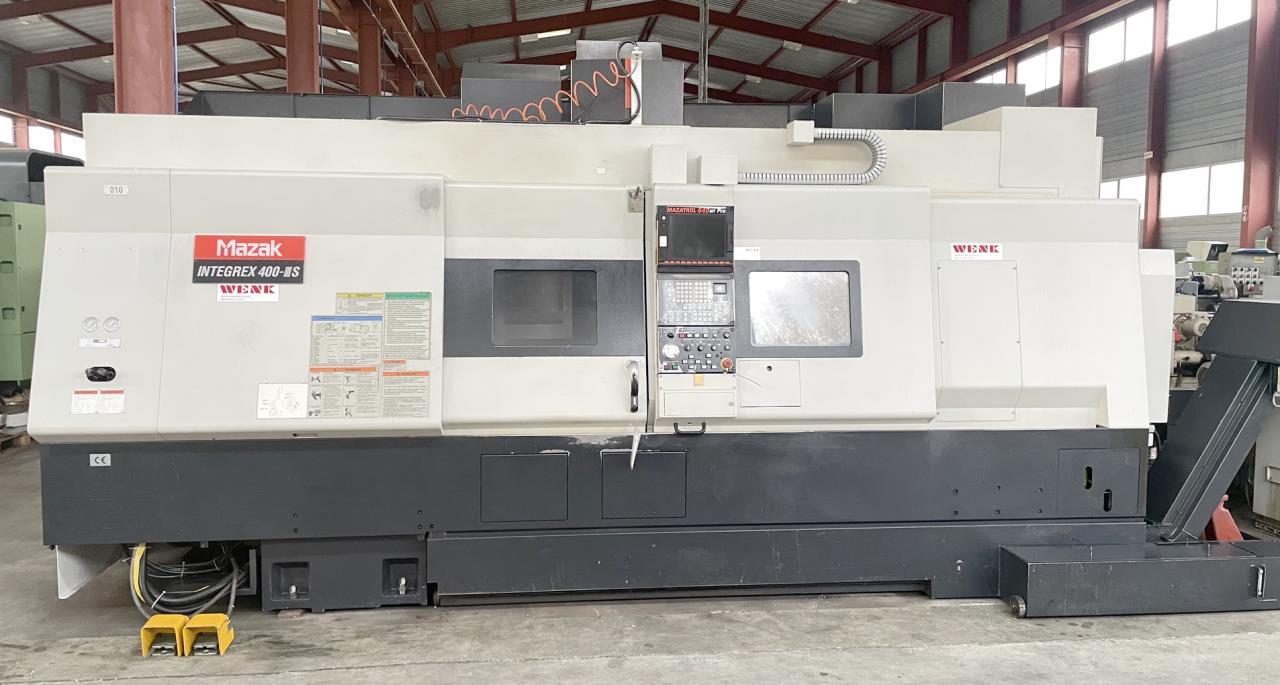

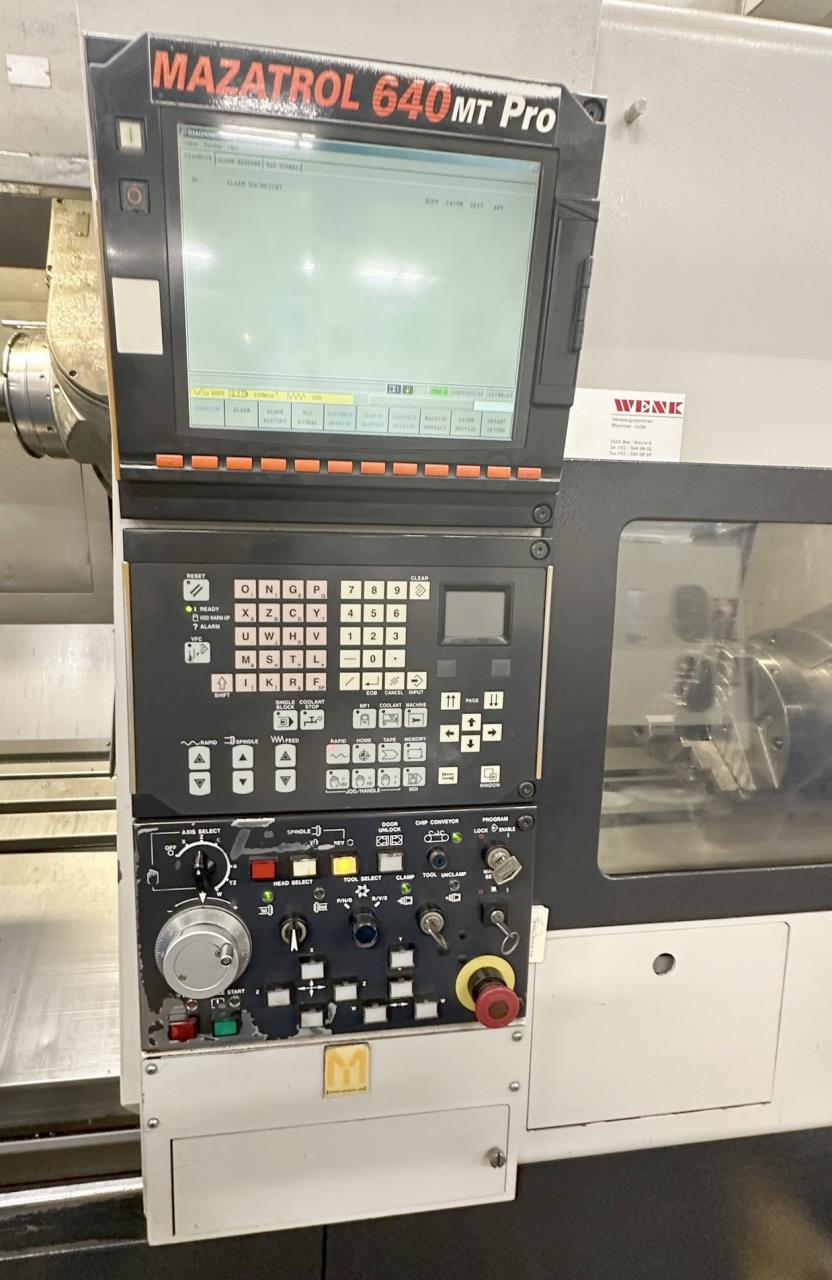

Données techniques
Nombre d'axes total
6
Nombre de broches
2
Nombre têtes de fraisage
1
Hauteur de pointes
1120 mm
Distance entre pointes
1500 mm
Diamètre de rotation
760 mm
Longueur de tournage maximale
1524 mm
Diamètre de tournage max.
760 mm
Passage de barre, diamètre max.
102 / 77 mm
Magasin nombre d'outils
40
Diamètre de l'outils max.
90 mm
Diamètre max. avec places libres
125 mm
Longueur de l'outil
400 mm
Broche principale:
nez de broche
A2-8
Passage de broche
112 mm
Axe-C (broche, résolution)
0.001 °
Vitesses de broche:
Variateur (réglage progressif)
de
35 t/min
à
3300 t/min
Puissance de la broche
30 kW
Couple maximum
1200 Nm

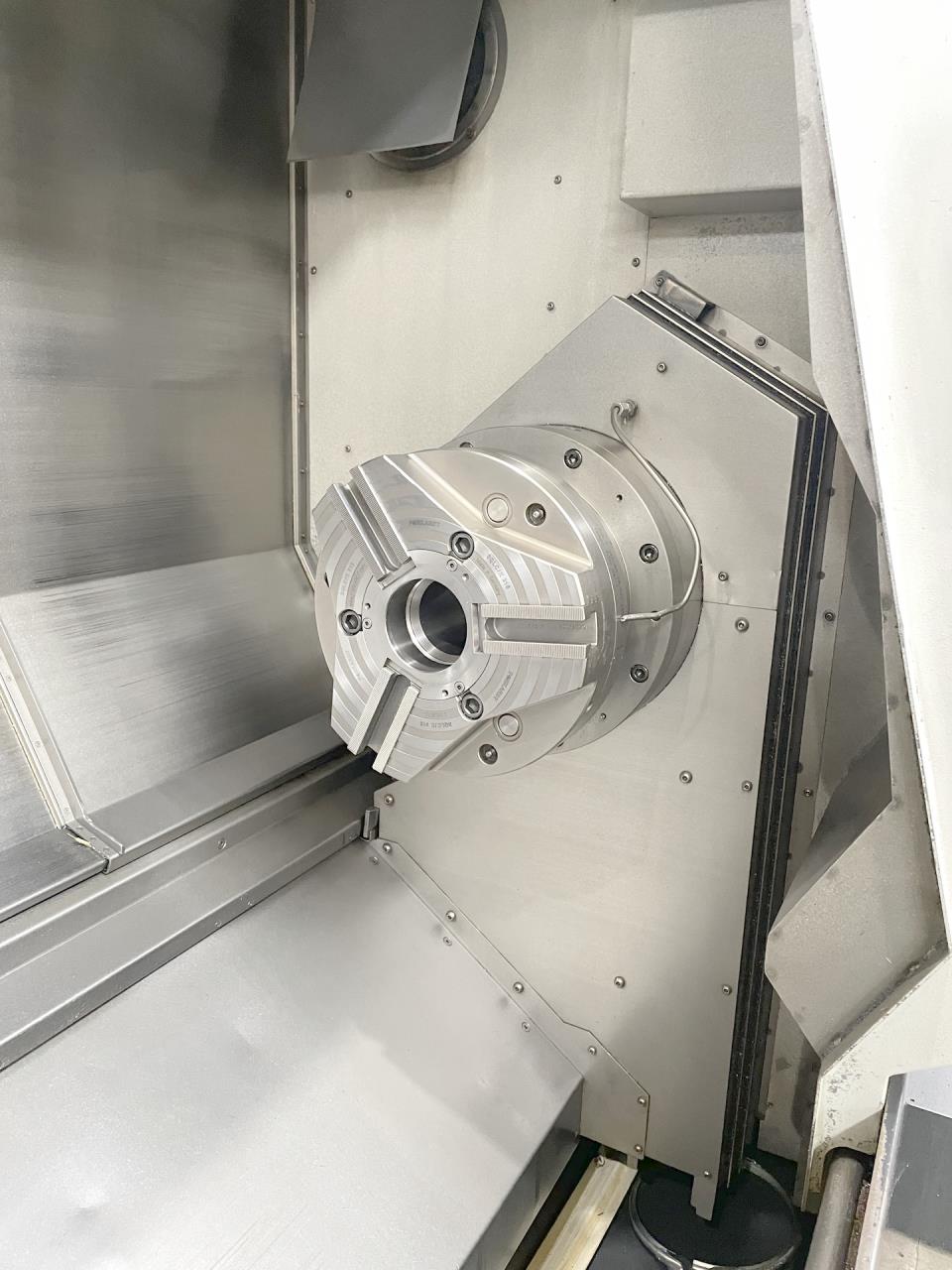

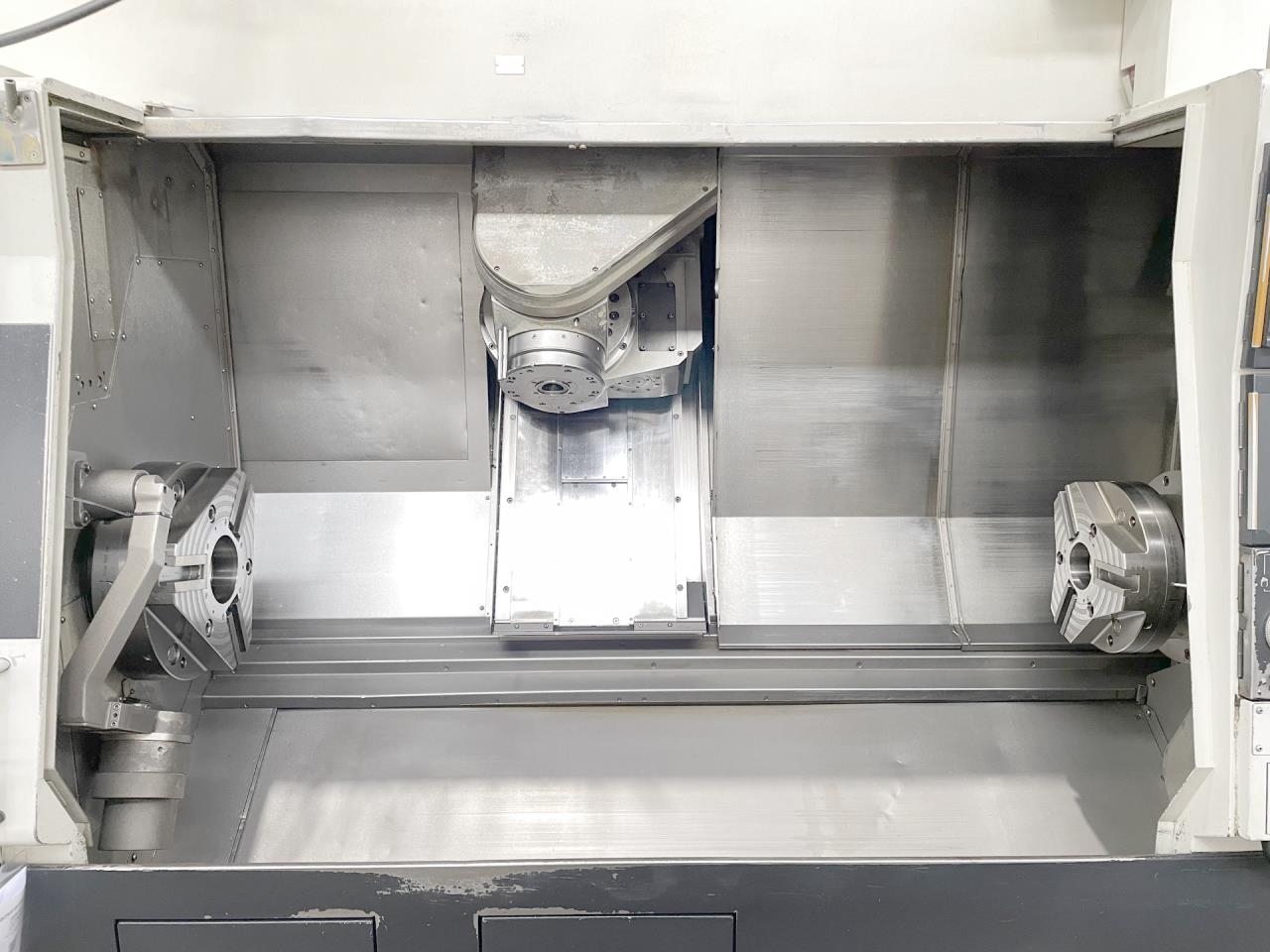

Contre-broche:
nez de broche
A2-8
Alésage de la broche
88 mm
Vitesse de broche max.
35 - 4000 t/min
Axe-C (broche, résolution)
0.001 °
Puissance contre-broche
26 / 22 kW
Couple maximum
500 Nm

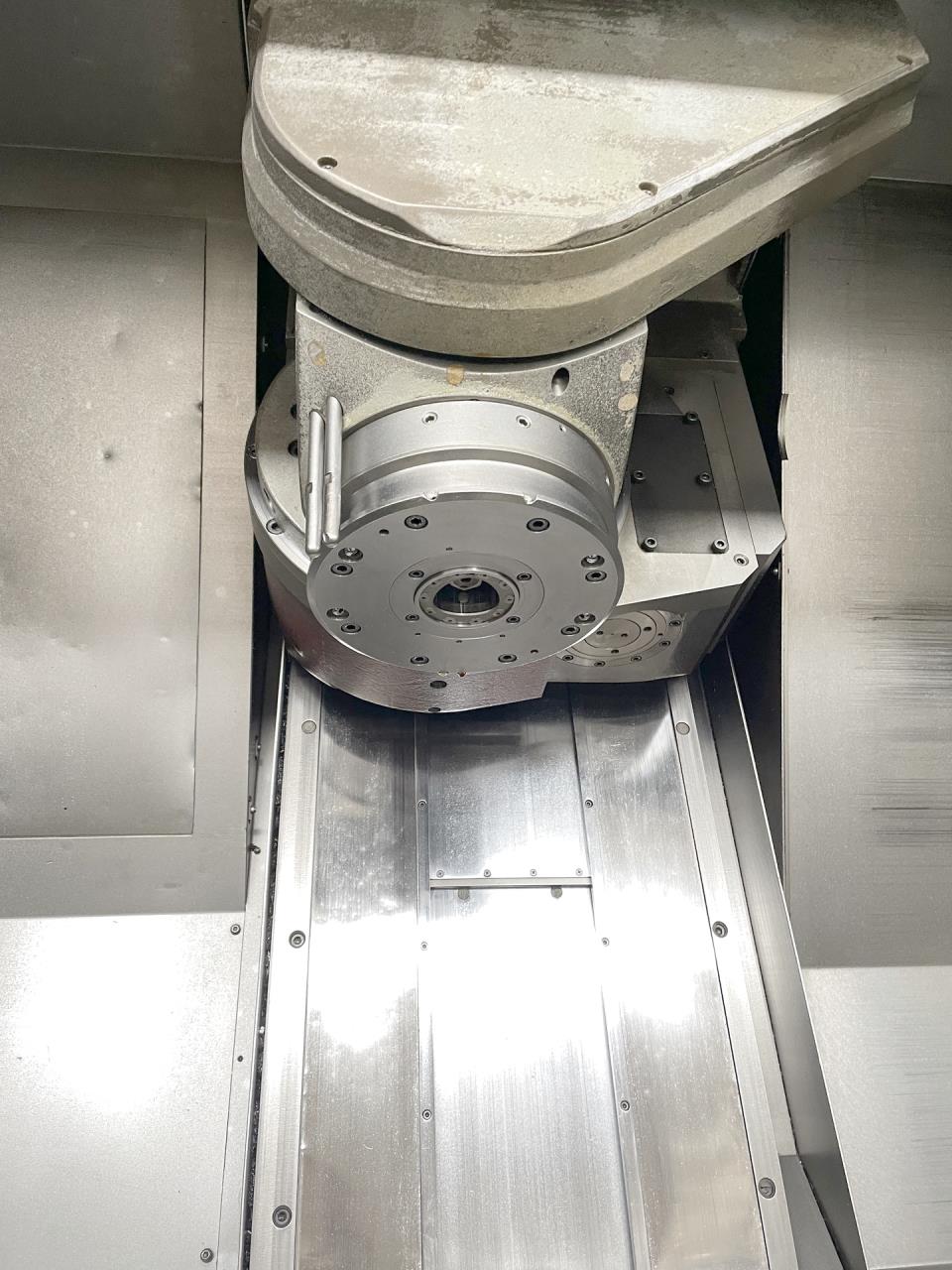

Arbre porte-fraise:
Prise de broche de fraisage
CAPTO C6
Nombre tours de broche
15 - 12000 t/min
Couple de broche
120 Nm
Entraînement de la broche
18.5 kW
Inclinaison de l'axe B
-30 / +195 °
Axe B incréments max
0.0001 °
Courses:
Axe X
630 mm
Axe Y
+ / - 115 mm
Axe Z
1585 mm
Avance
0 - 8000 mm/min
Rapid traverse X
38 m/min
Rapid traverse Z
38 m/min
Rapid traverse Y
26 m/min
Temps mise sous tension
35000 Heures
Poids de la machine env.
13300 kg
Surface nécessaire
5110 x 2196 mm
Encombrement machine:
Hauteur
2798 mm
Accessoires divers:
Système de règles linéaires pour l'axe X
Mandrin 3-chiens Ø
Forkhardt 400 mm
Mandrin 3-chiens (contre broche)
Forkhardt 315 mm
Mandrin hydraulique
Lampe
Soufflage de la contre broche
Soufflage de la broche de fraisage
Dispositif d'arrosage
444 l
Refroidissement à travers la broche de fraisage
15 bar
Synchr. de la b. principale et de la contre b.
Interface port sérielle RS 232
Interface carte PCMCIA
Taraudage synchronisé
Evacuateur de copeaux
Commande à pédale
Données techniques et photos sans engagement.
