stock no. :
22343
Machine's group :
Type :

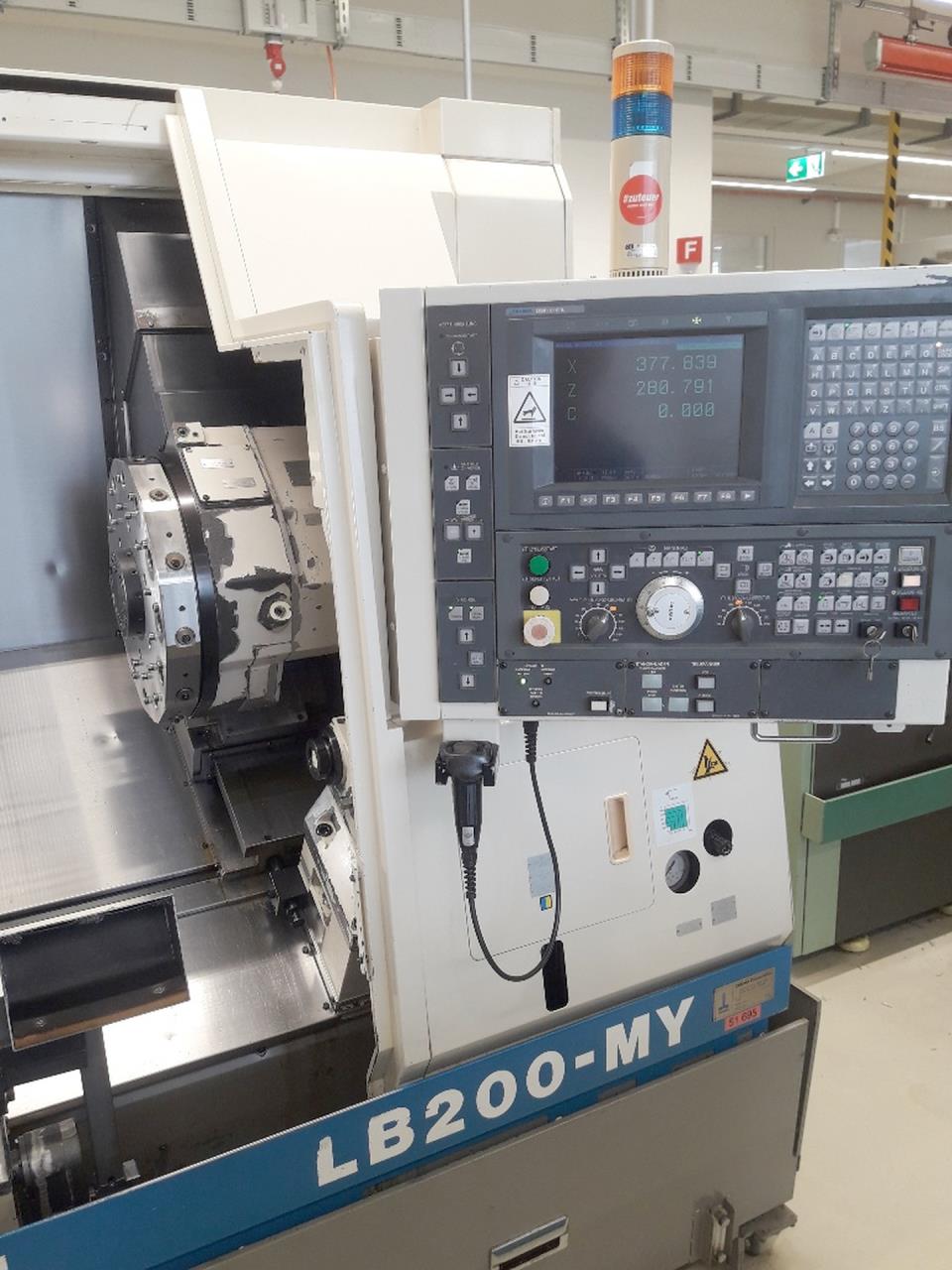

OKUMA LB-200-MY
Controller :
OKUMA OSP-U100L
Jahrgang :
2001
Technical data
Number of axis total
3
Number of spindles
1
Number of revolvers
1
Swing diameter
420 mm
Swing over bed
530 mm
Maximum turning length
150 mm
Max. turning diameter
320 mm
Travels:
Longitudinal travel (Z-axis)
335 mm
Transversal strocke (X axis)
180 mm
Transversal travel (y-axis)
mm

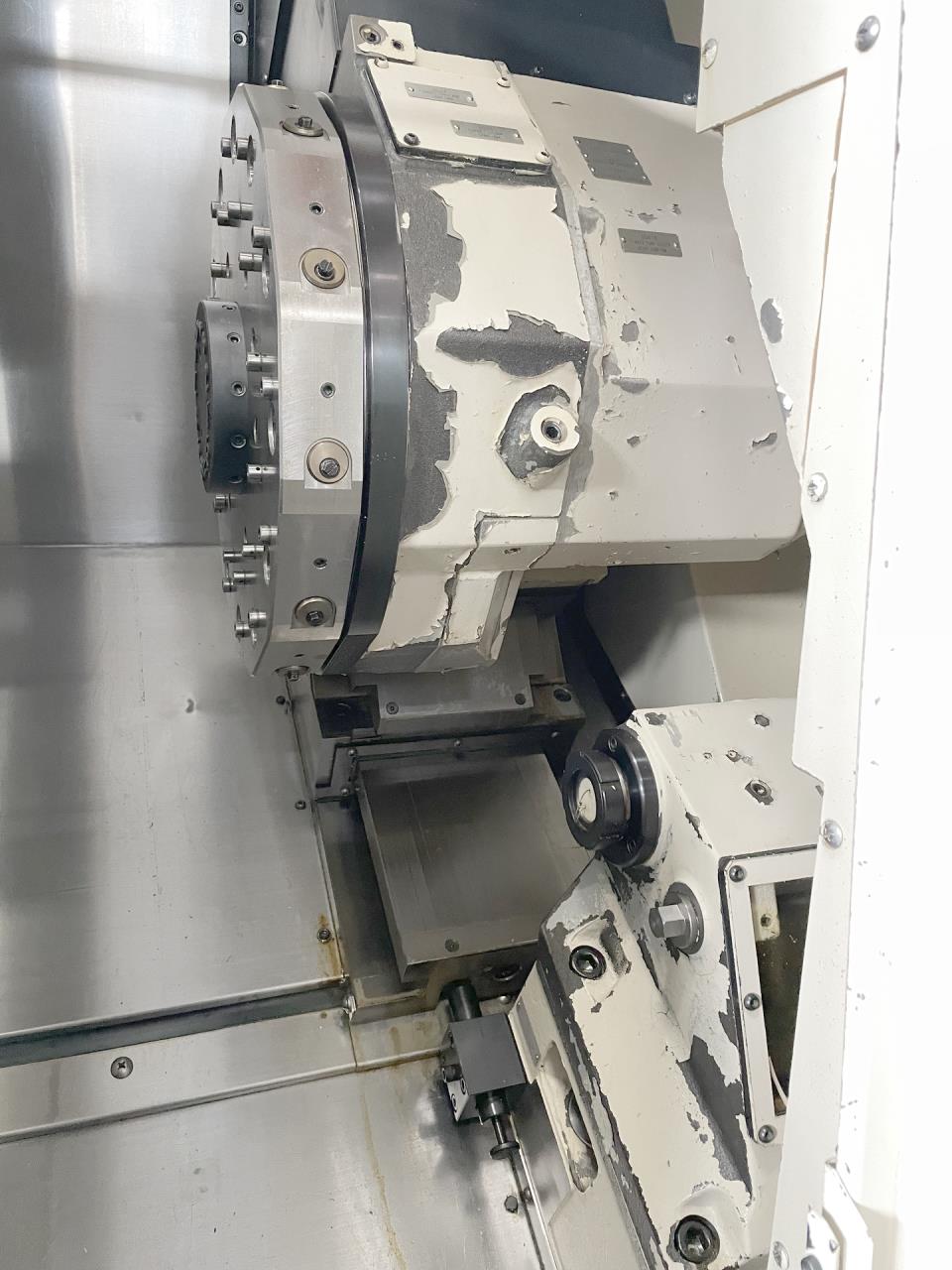

Turret slide:
Number of positions
12

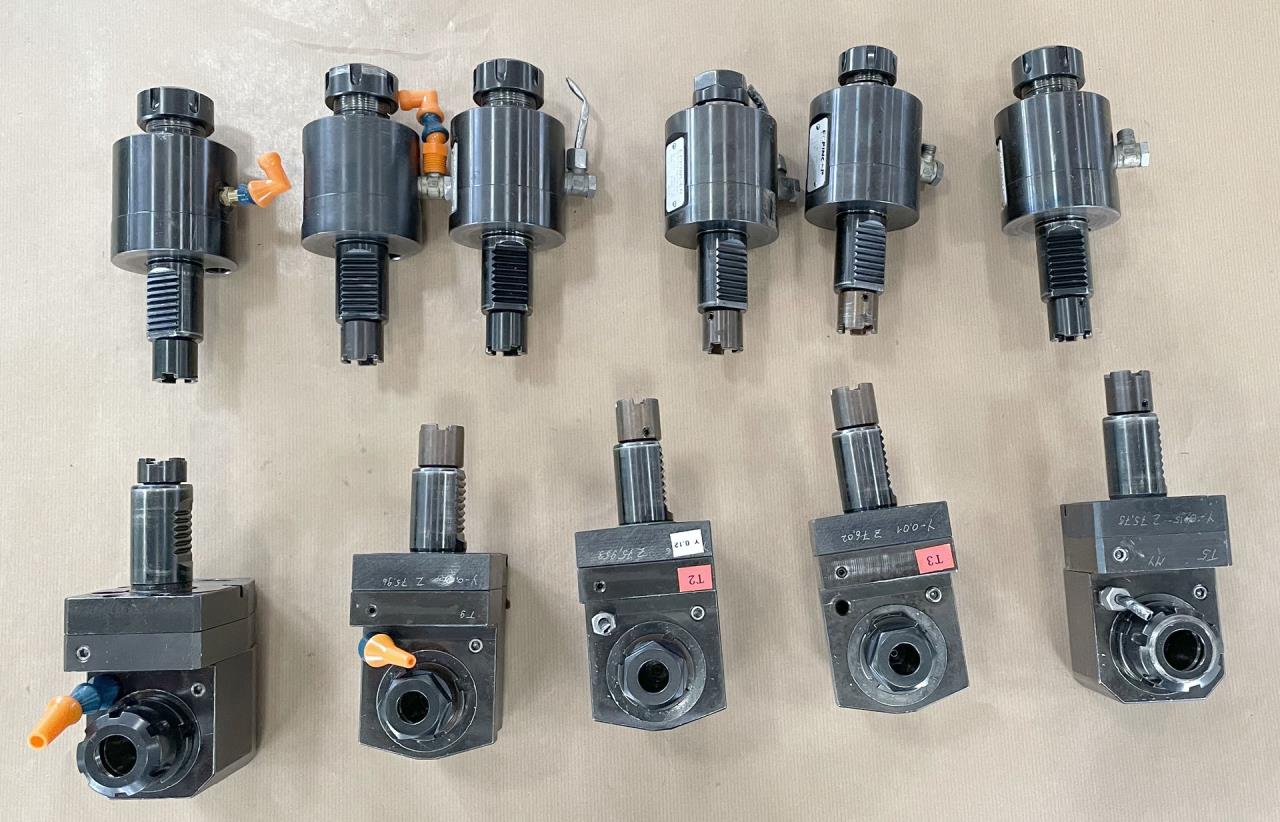

Driven tools turret
12
Inner cone diameter
32 mm

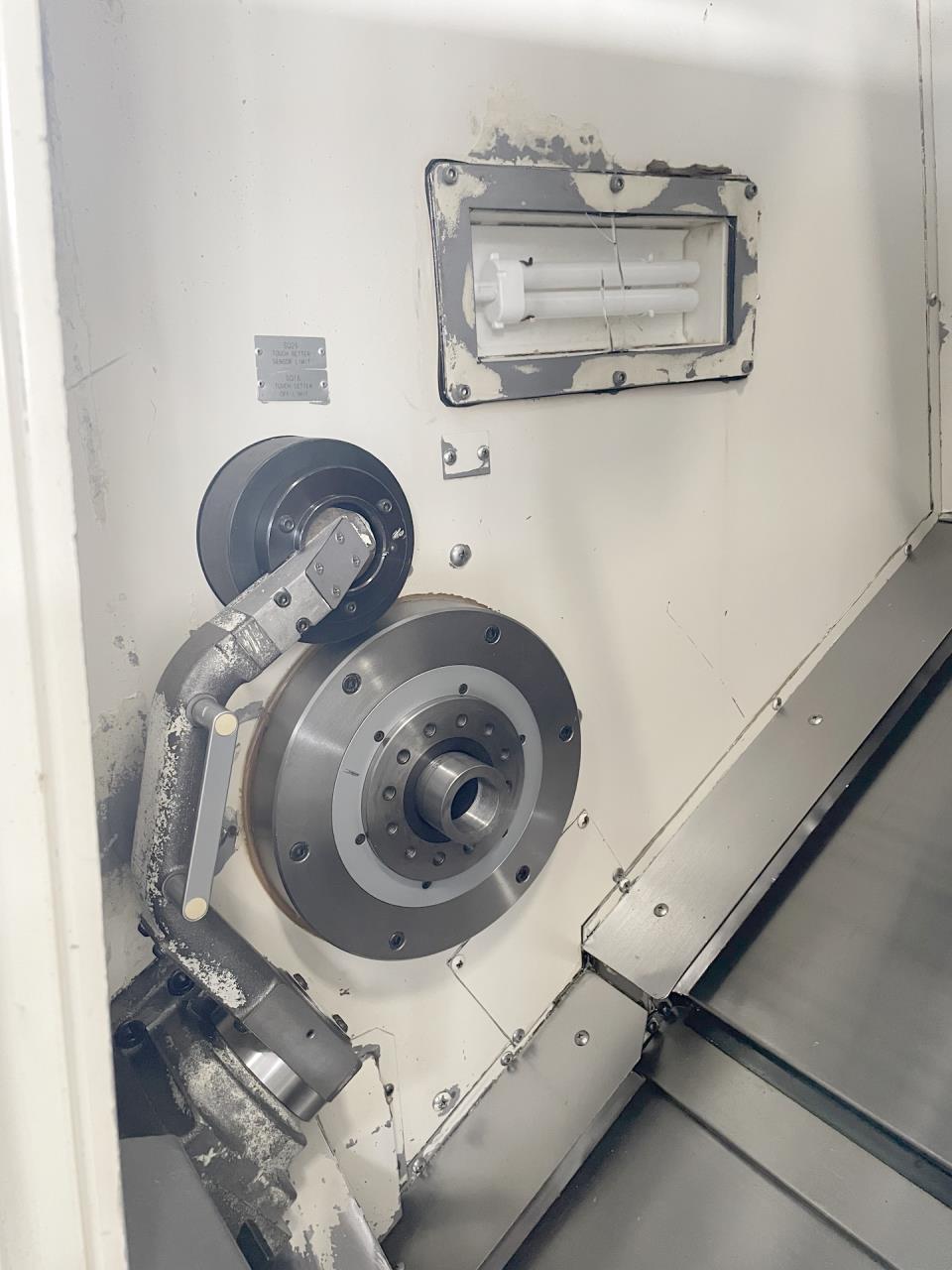

Main spindle:
Spindle hole
53 mm
Inner taper type
C axis (spindle,resolution)
0.001 °
Spindle speeds:
stepless
from
100 rpm
up to
6000 rpm
Tailstock:
Morse taper
4 MT
Spindle stroke
80 mm
Spindle diameter
55 mm
Rapid traverse X
25 m/min
Rapid traverse Z
30 m/min
Spindle motor
7.5 / 5.5 kW
Voltage 50 Hz 3x
400 Volt
Total power required
18.6 kVA
Machine's weight about
3250 kg

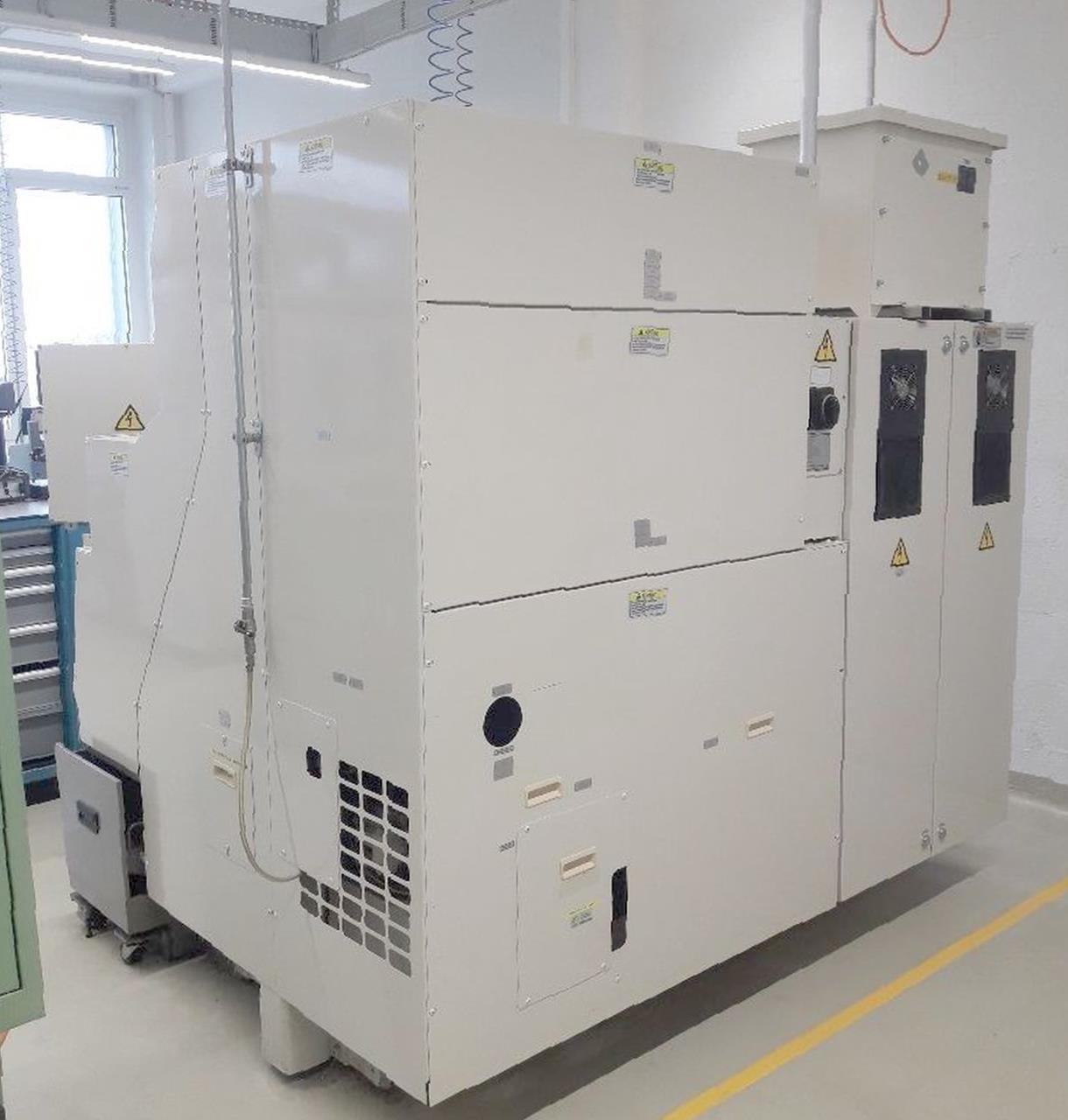

Overall dimensions machine:
Length
2035 mm
Width
1720 mm
Height
2200 mm
Various accessories:

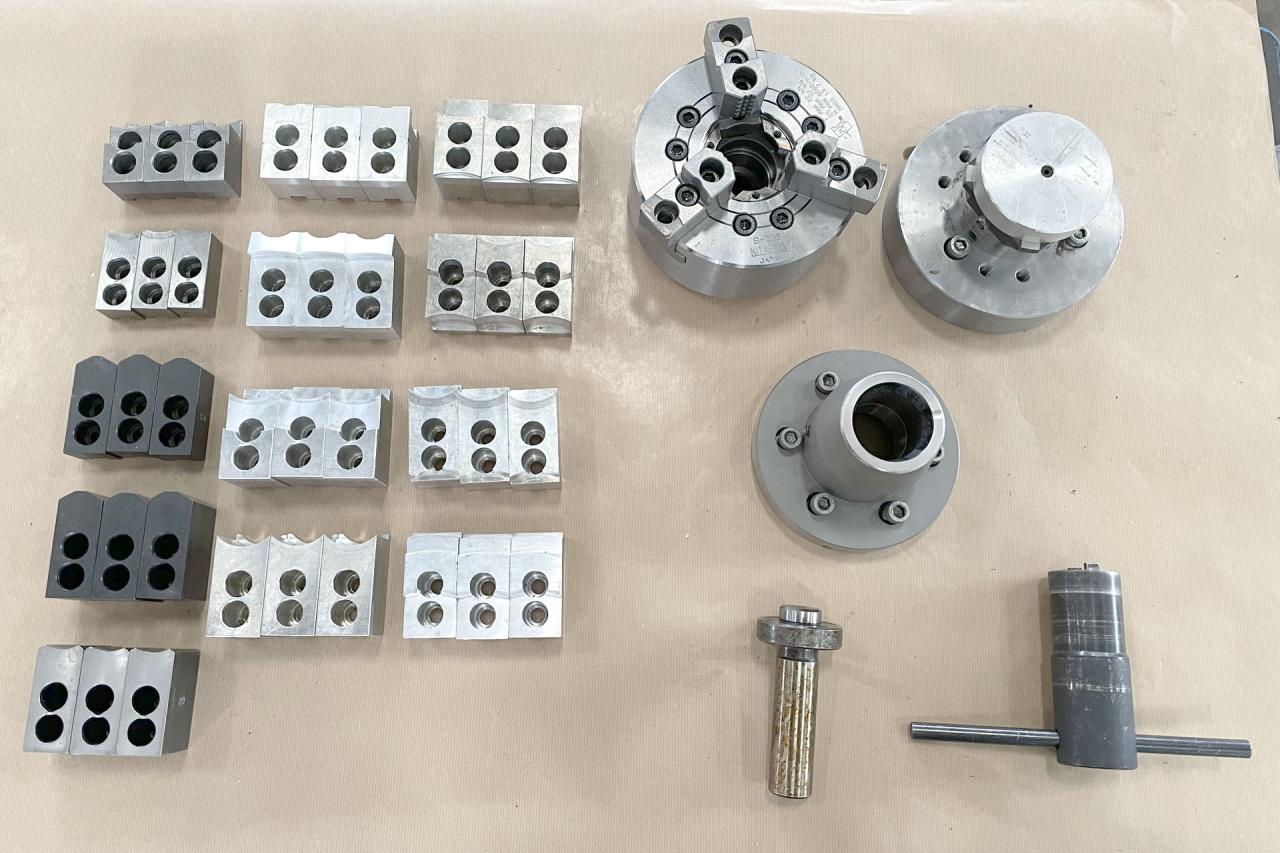

3-jaw chuck
Set of jaws
Set of jaws hard
Lamp
Hydraulic tailstock
Parts catcher
Foot pedal

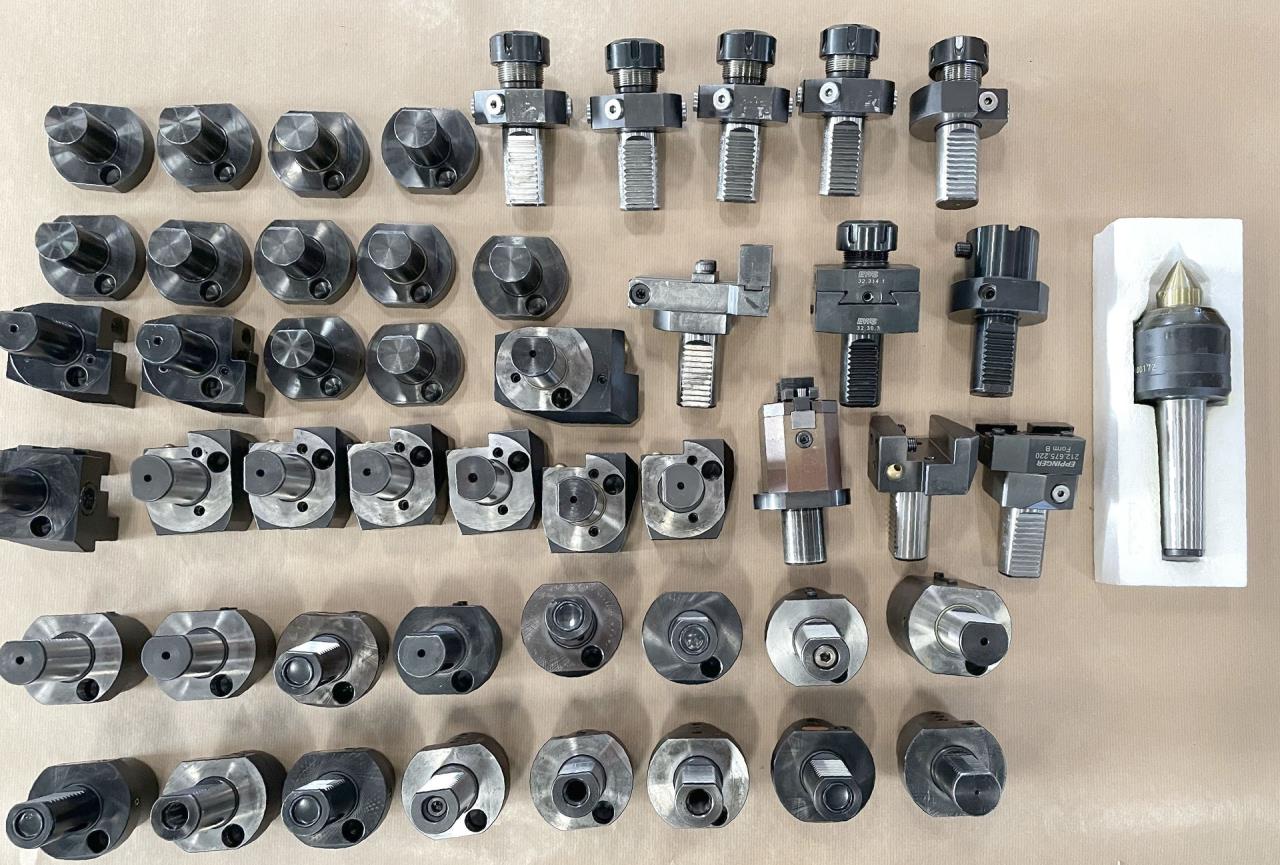

Set of steel holders
Set of toolholders
Measuring arm Renishaw
Status light
Technical specifications and pictures without guarantee.
