ISOMA M 109 A
Technisches Datenblatt herunterladen (PDF)
Brauchen Sie Hilfe? Einfach per WhatsApp!

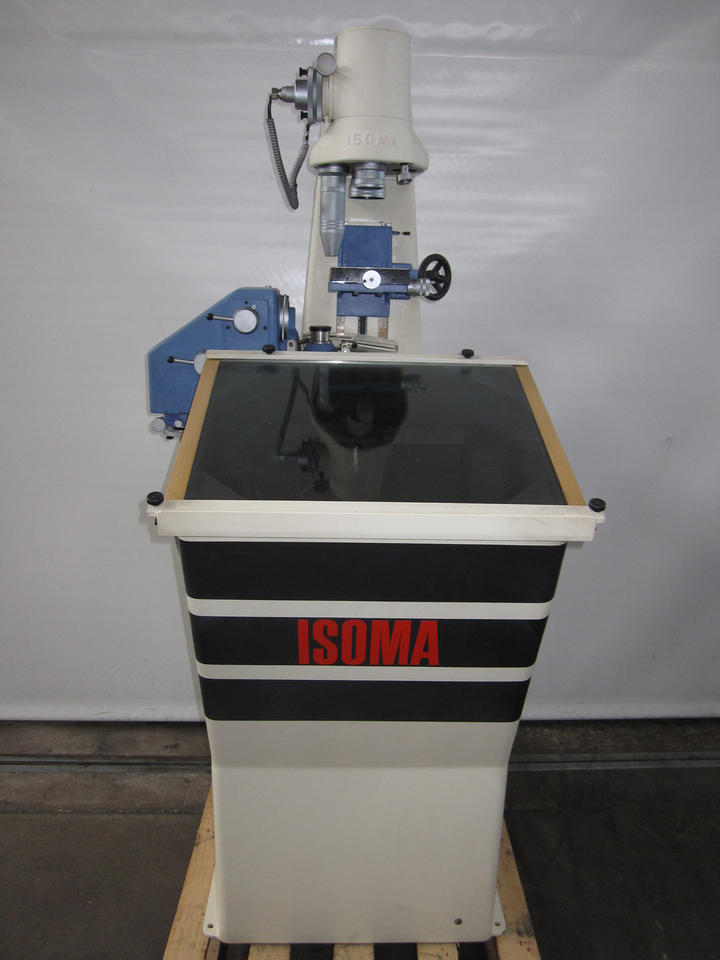

ISOMA M 109 A ist ein Profilprojektor hoher Präzision, ausgelegt für genaue und zuverlässige Messergebnisse. Arbeitsmöglichkeiten: Bildschirm 550×450 mm; Objekttisch 170×150 mm; Verfahrweg längs 40 mm, quer 15 mm; Durchmesser Glastisch 85 mm; Vergrößerungen 10×, 20×, 50×, 100×, Wechsel manuell. Technische Daten: Anschluss 3x 220 V 50 Hz; Maschinengewicht ca. 280 kg; Abmessungen L1100×B850×H2000 mm. Ermöglicht enge Toleranzen; typische Anwendungen: Automotive, Uhrenbau, Werkzeugbau, Luftfahrt und Medizintechnik.
Technische Daten ohne Gewähr
| Bildschirmbreite | 550 mm |
| Bildschirmhöhe | 450 mm |
| Objekttischlänge | 170 mm |
| Objekttischbreite | 150 mm |
| Verfahrweg längs | 40 mm |
| Verfahrweg quer | 15 mm |
| Durchmesser des Glastisches | 85 mm |
| Vergrösserungen: | |
| 10 | 1 x |
| 20 | 1 x |
| 50 | 1 x |
| 100 | 1 x |
| Vergrösserungswechsel mit | |
| Handbedient | |
| Beleuchtung: | |
| Durchlicht-Beleuchtung (Diaskopie) | |
| Auflicht (Episkopie) | |
| Anschluss 50 Hz 3x | 220 Volt |
| Maschinengewicht ca. | 280 kg |
| Abmessungen Maschine: | |
| Länge | 1100 mm |
| Breite | 850 mm |
| Höhe | 2000 mm |
